4.3 Cicli a passat
e sing
ole
Movimento lineare assiale
Selezionare "Passate singole"
Selezionare "Movimento lineare assiale"
Softkey Con ritorno:
Off: l'utensile si arresta alla fine del ciclo
On: l'utensile ritorna al punto di partenza
Lavorazione lineare assiale
L'utensile si sposta in avanzamento dal punto di partenza fino al "Punto
finale profilo" e alla fine del ciclo si arresta.

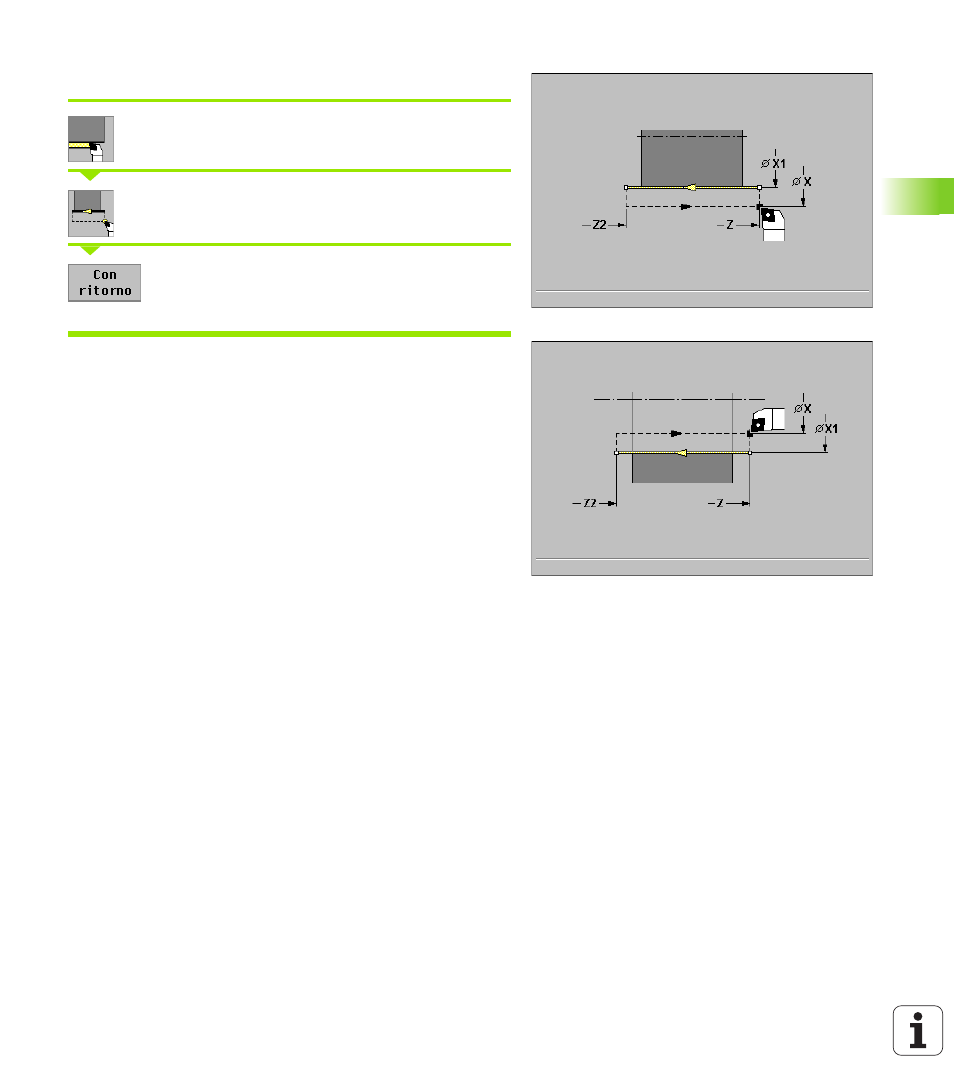

Contornitura lineare assiale ("Con ritorno")
L'utensile si avvicina, esegue la passata assiale e al termine del ciclo
ritorna al punto di partenza (figure a destra).
Parametri ciclo
 X, Z Punto di partenza
 X1 Punto iniziale profilo
 Z2 Punto finale profilo
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Esecuzione ciclo "Con ritorno"
1 spostamento da "X, Z" al "Punto iniziale X1"
2 avanzamento al "Punto finale Z2"
3 sollevamento e ritorno al punto di partenza, parallelamente all'asse
