6.22 La
v
o
ra
zione di sag
o
me
Sagoma circolare superficie frontale G745
L'istruzione G745 esegue sagome di foratura o fresatura alle
medesime distanze su un cerchio o su un arco sulla superficie frontale.
Se non si inserisce il parametro "ZE", si applica il ciclo di foratura/
fresatura del blocco NC successivo. Seguendo questo principio la
descrizione delle sagome si può combinare con
„ cicli di foratura (G71, G74, G36)
„ ciclo di fresatura scanalatura lineare (G791)
„ fresatura profilo con "profilo libero" (G793)

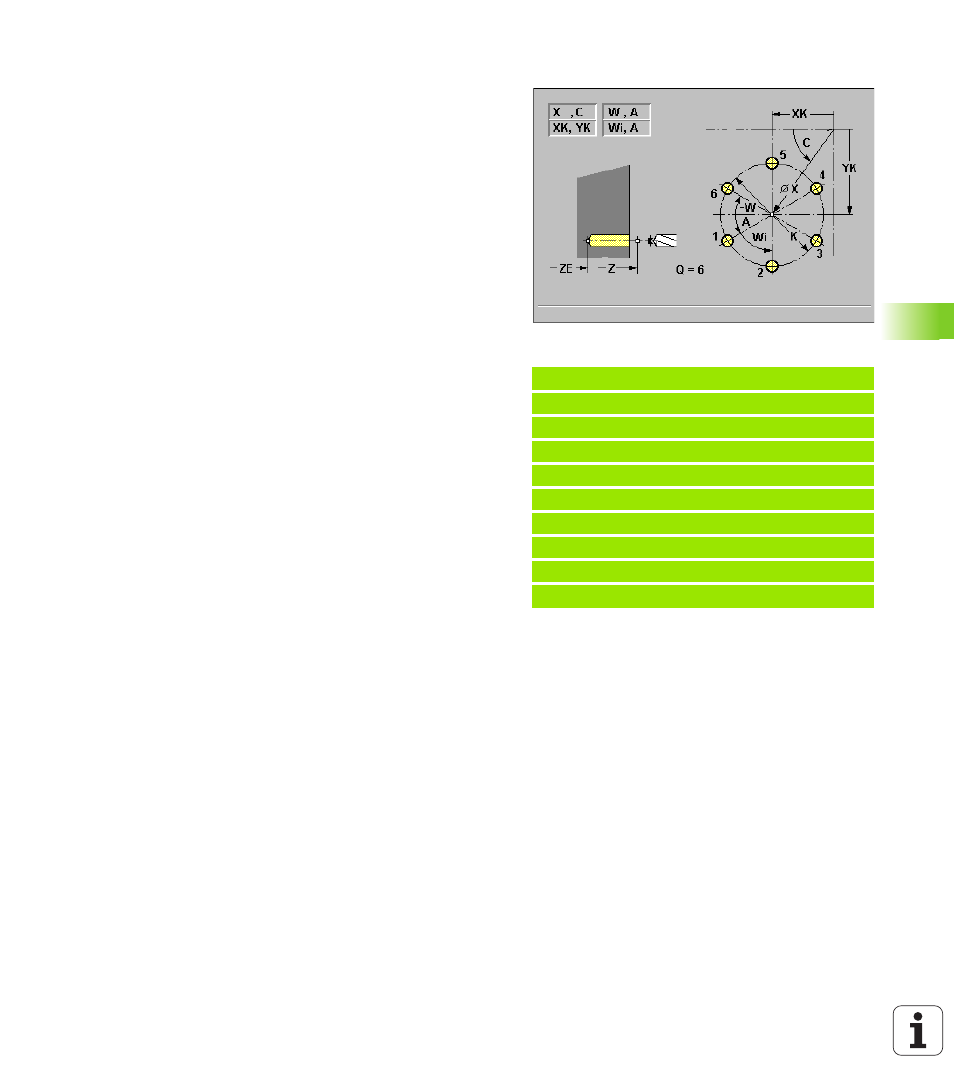

Parametri
 XK Centro sagoma (cartesiano)
 YK Centro sagoma (cartesiano)
 Z Punto iniziale foratura/fresatura
 ZE Punto finale foratura/fresatura
 X Diametro (coordinate polari)
 C Angolo (coordinate polari)
 K Diametro: diametro sagoma – default: la posizione X attuale viene
acquisita come diametro sagoma
 A Angolo iniziale – Posizione del primo foro/matrice
 W Angolo finale – Posizione dell'ultimo foro/matrice
 Wi Angolo finale – Distanza dalla posizione successiva
 Q Numero fori/matrici (default: 1)
 V Direzione periferica (default: 0): posizionamento dei fori/matrici
(necessario se è definito W)
„ V=0: sull'arco più lungo
„ V=1: a partire da A in senso orario
„ V=2: a partire da A in senso antiorario
Combinazioni di parametri per la definizione del centro e delle
posizioni delle sagome:
„ Centro sagoma:
„ X, C
„ XK, YK
„ Posizioni sagoma:
„ A, W e Q
„ A, Wi e Q
Esempio: G745
%745.nc
[G745]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 Z-5 P2 F0.15
N7 M15
FINE
