472 9 Esempi
9.2 Esempio ICP "Filet
tat
ur
a cilindr
ica"
9.2 Esempio ICP "Filettatura
cilindrica"
L'esempio illustra la creazione della filettatura cilindrica con l'ausilio

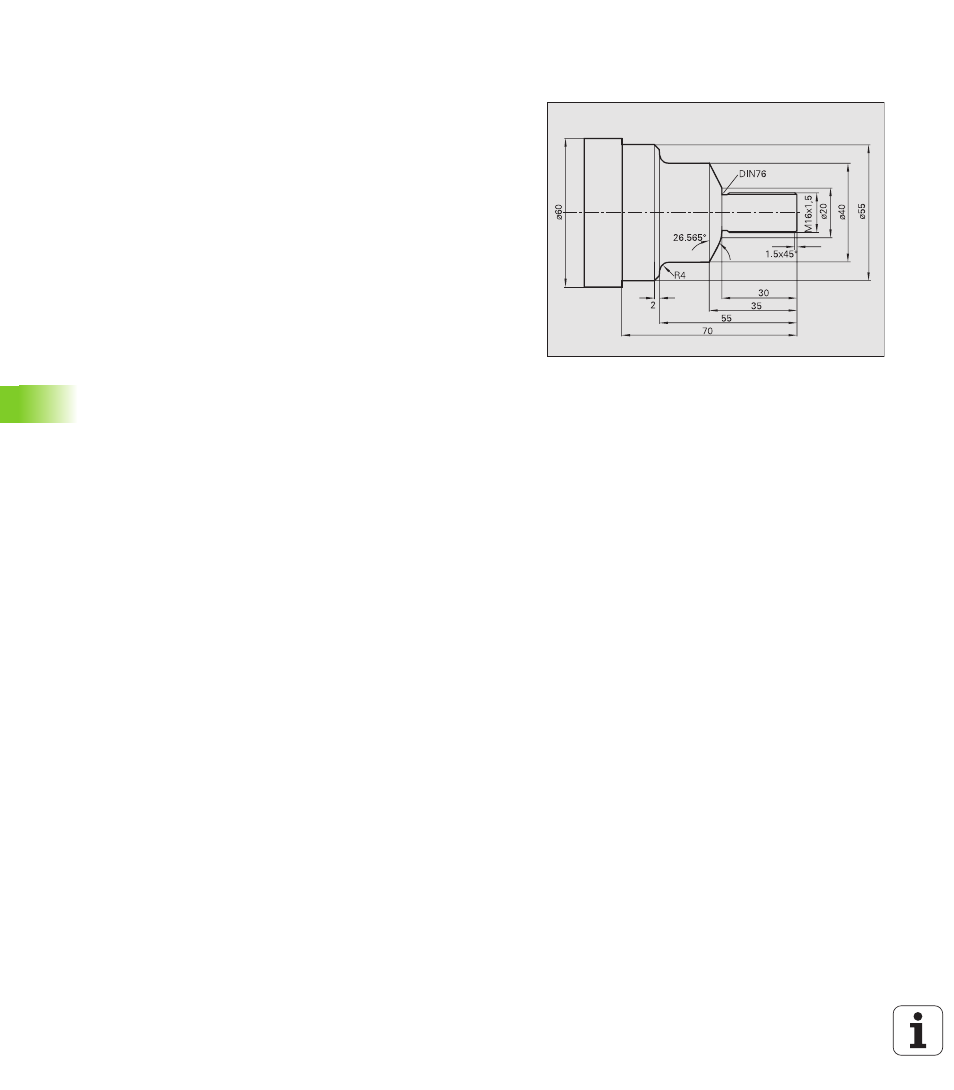

della Programmazione ICP. Partendo dal disegno quotato verranno
presentate le singole fasi di lavoro per la realizzazione del profilo ICP e
per l'integrazione del profilo in cicli ICP.
La lavorazione viene eseguita con cicli assiali ICP. Al termine della
lavorazione sono disponibili la descrizione del profilo ICP e il
programma ciclo.
Utensili impiegati
„ Utensile per sgrossare:
„ Posizione T1
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,8 Raggio utensile
„ Utensile per rifinire:
„ Posizione T2
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,5 Raggio utensile
„ Utensile per filettare:
„ Posizione T3
„ WO = 1 Orientamento utensile
Procedura
 Serrare il pezzo grezzo (diametro 60 mm, lunghezza 100 mm)
 Predisporre la macchina
– definire l'origine pezzo
– definire le quote utensile
 Passare su "Autoapprendimento"
 Definire i cicli di posizionamento per cambio utensile
 Creare il profilo ICP
 Integrare il profilo ICP nel ciclo di sgrossatura e finitura
 Eseguire la lavorazione di filettatura
