BARENA
TURA
(ciclo
202,
DIN/ISO:
G202)
Parametri ciclo
 DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante la barenatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA SOTTO
Q211: tempo di sosta in secondi
dell'utensile sul fondo del foro. Campo di immissione
da 0 a 3600,0000, in alternativa PREDEF
 AVANZAMENTO RITORNO
Q208: velocità di avanzamento
dell'utensile durante l'uscita dal foro in mm/min.
Impostando Q208=0, vale l'avanzamento in
profondità. Campo di immissione da 0 a 99999,999, in
alternativa FMAX, FAUTO, PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,999, in alternativa PREDEF

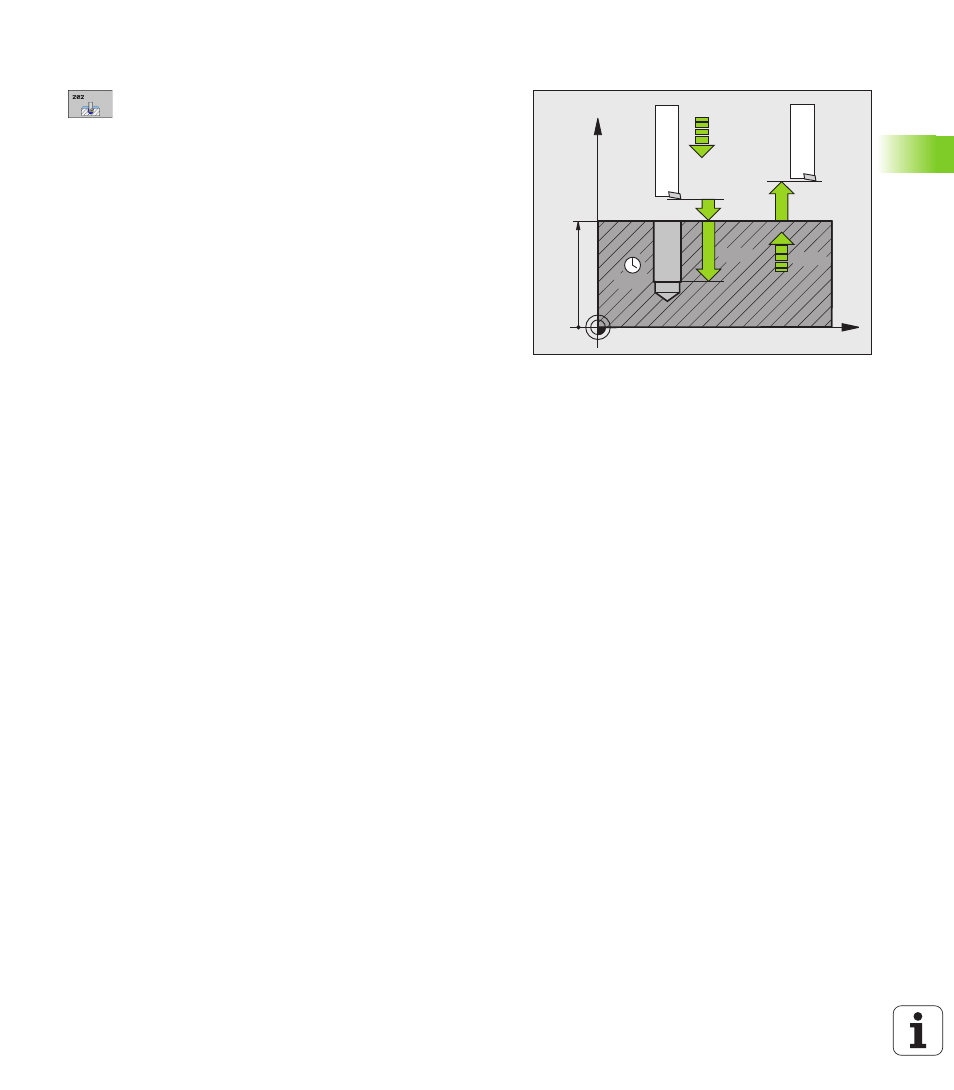

X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
