282 Cicli: conversioni di coordinate
11
.3
Spostament
o
ORIGINE
con
tabelle
or
igini
(ciclo
7,
DIN/ISO:
G53)

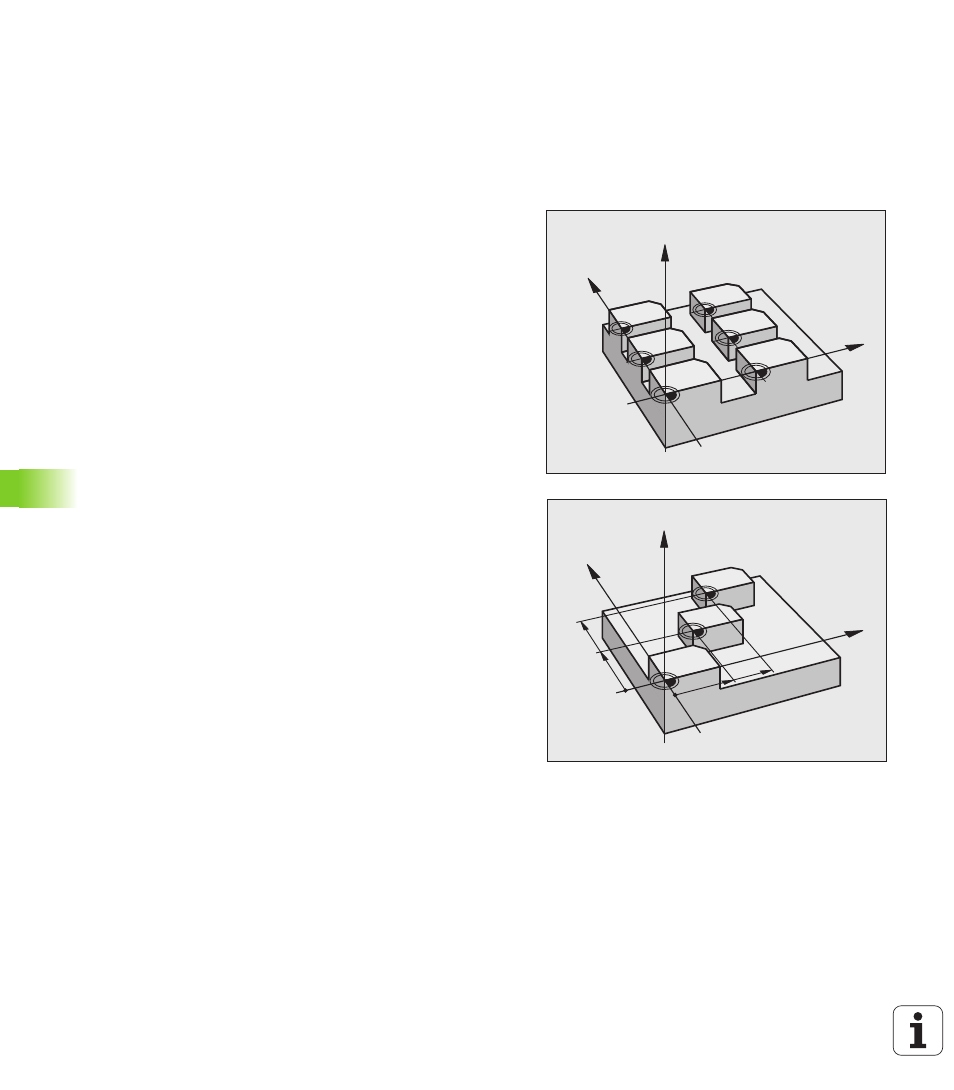

11.3 Spostamento ORIGINE con
tabelle origini (ciclo 7,
DIN/ISO: G53)
Attivazione
Utilizzare le tabelle origini in caso di
 ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
 uso frequente dello stesso spostamento origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
Annullamento
 Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
 Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo
 Impiegare la funzione TRANS DATUM RESET
Grafica
Programmando dopo uno spostamento dell'origine un nuovo BLK
FORM
, si può definire nel paramento macchina 7310 se il BLK FORM deve
riferirsi alla nuova o alla vecchia origine. Nella lavorazione di più
particolari, in questo modo il TNC può rappresentare graficamente
ogni singolo particolare.
Visualizzazioni di stato
Nella visualizzazione di stato supplementare sono visualizzati i
seguenti dati della tabella origini:
 Nome e percorso della tabella origini attiva
 Numero dell’origine attiva
 Commento dalla colonna DOC del numero dell’origine attiva
N
0
N
2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N 2
N 1
1
2
1
2
