366 Cicli di tastatura: rilevamento automatico delle origini
15.3 ORIGINE SU CENTR
O
ISOLA (ciclo
409,
DIN/ISO:
G409,
funzione
FCL
3) Parametri ciclo
 CENTRO 1º ASSE
Q321 (in valore assoluto): centro
dell'isola, nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola, nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 LARGHEZZA ISOLA
Q311 (in valore incrementale):
larghezza dell'isola indipendentemente dalla
posizione nel piano di lavoro. Campo di immissione da
0 a 99999,9999
 ASSE MISURATO (1=1° ASSE/2=2° ASSE)
Q272: asse
del piano di lavoro in cui deve essere effettuata la
misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 NUMERO IN TABELLA
Q305: indicare il numero della
tabella origini/tabella Preset nella quale il TNC deve
memorizzare le coordinate del centro dell'isola.
Programmando Q305=0, il TNC imposta l'origine
automaticamente al centro della scanalatura. Campo
di immissione da 0 a 2999
 NUOVA ORIGINE
Q405 (in valore assoluto): coordinata
nell'asse di misura, sulla quale il TNC deve impostare
il centro dell'isola rilevato. Impostazione di base = 0.
Campo di immissione da -99999,9999 a 99999,9999
X
Y

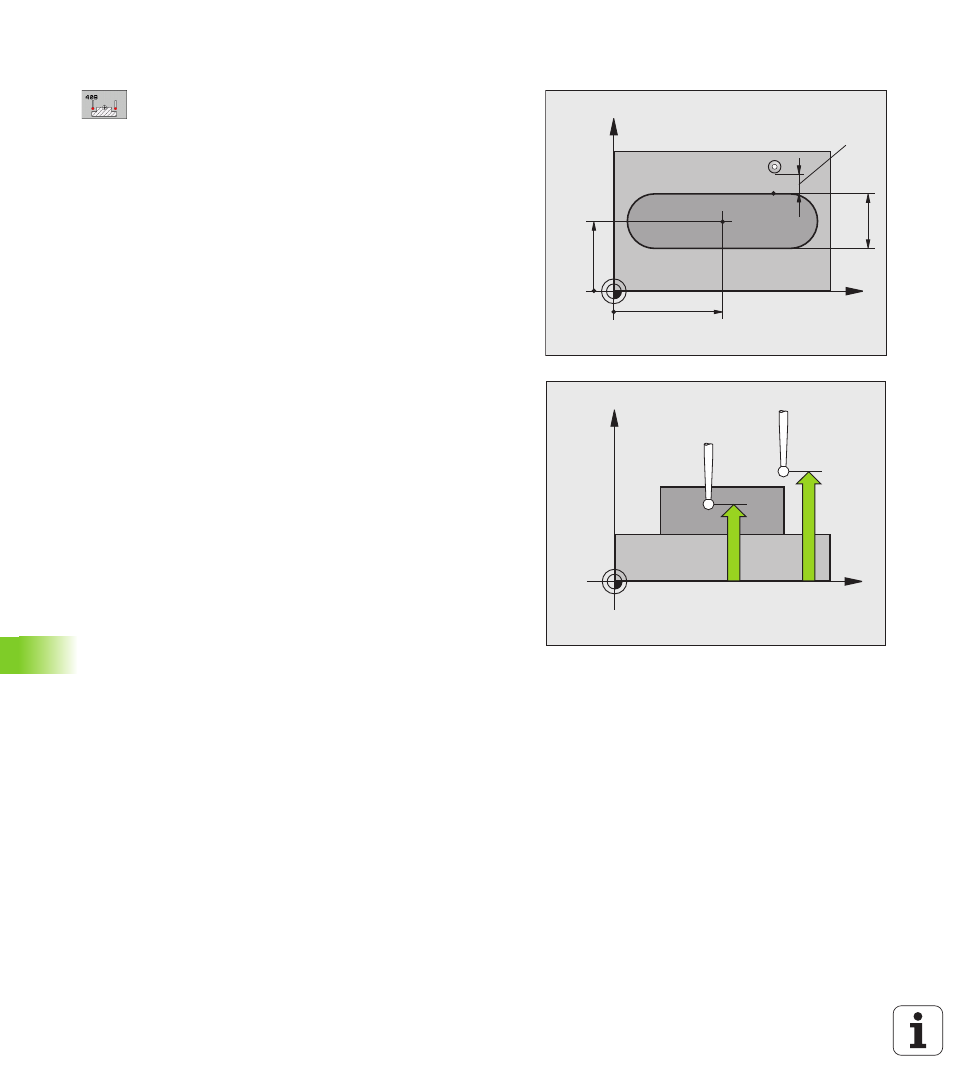

Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
