HEIDENHAIN iTNC 530 105
3.1
1
Esempi
di
pr
ogr
ammazione
3.11 Esempi di programmazione

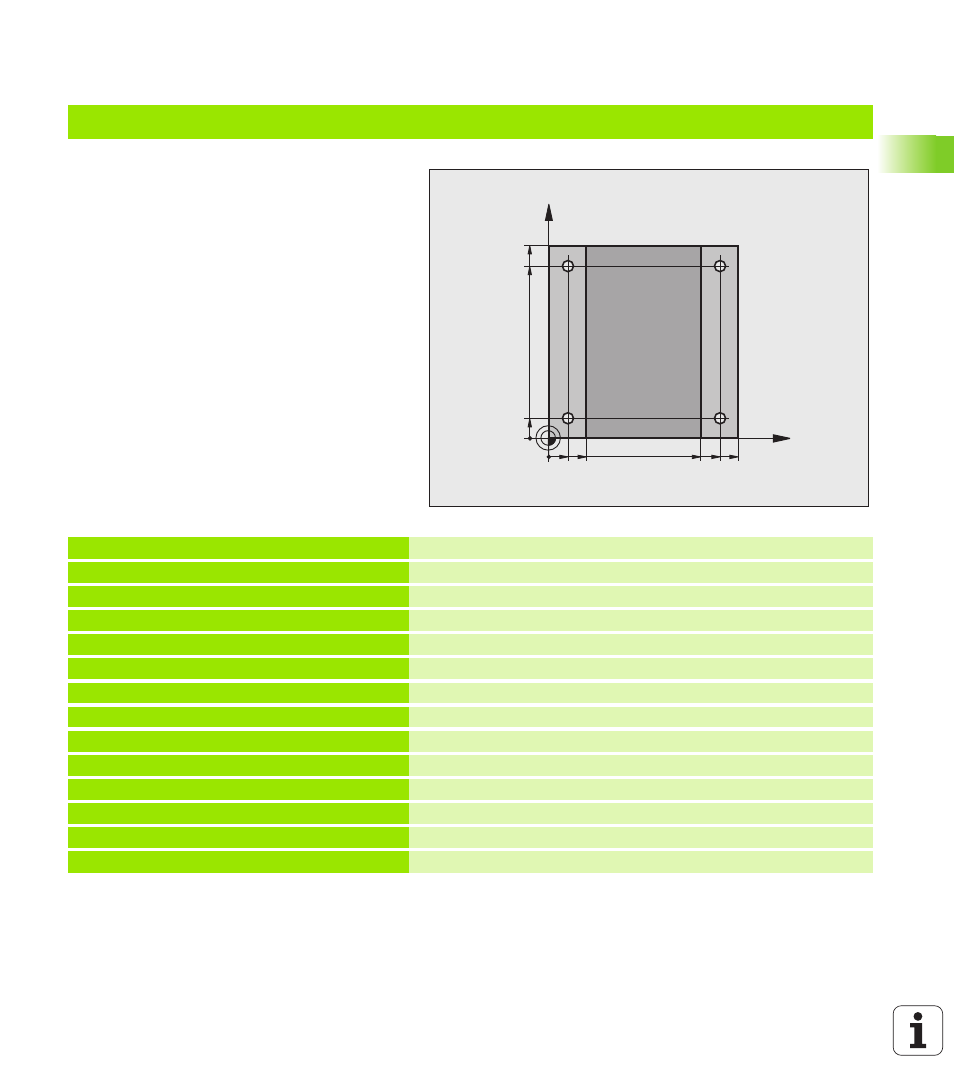

Esempio: cicli di foratura
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
Chiamata utensile (raggio utensile 3)
4 L Z+250 R0 FMAX
Disimpegno utensile
5 CYCL DEF 200 FORATURA
Definizione ciclo
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=-10 ;COORD. SUPERFICIE
Q204=20 ;2ª DIST. SICUREZZA
Q211=0.2 ;TEMPO ATTESA SOTTO
X
Y
20
10
100
100
10
90
90 80
