200 Cicli di lavorazione: profilo tasca, profili sagomati
7.
6
S
V
UO
TA
MENT
O
(ciclo
22,
DIN/ISO:
G122)
7.6 SVUOTAMENTO (ciclo 22,
DIN/ISO: G122)

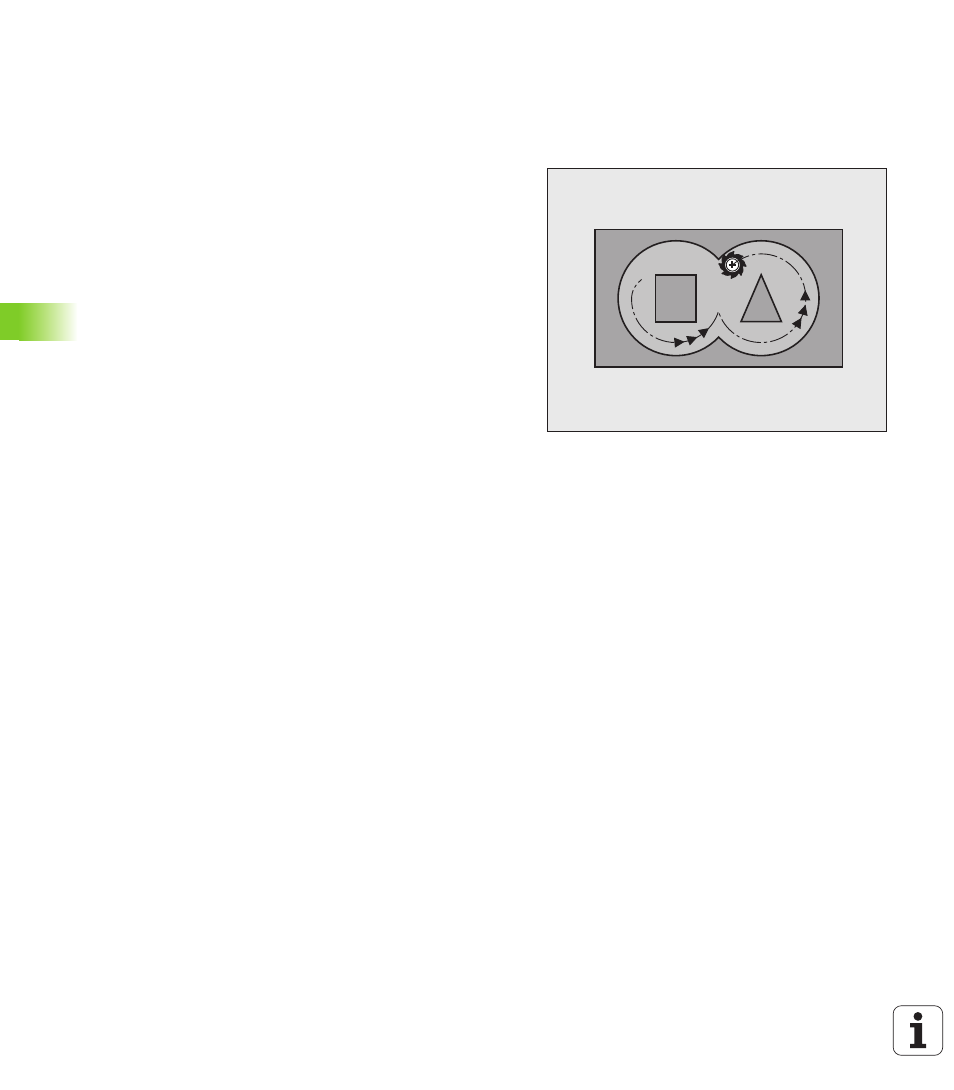

Esecuzione del ciclo
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto del QUOTA DI FINITURA LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l'utensile fresa il profilo
dall'interno verso l'esterno con AVANZAMENTO DI FRESATURA
Q12
3 I profili delle isole (qui: C/D) vengono contornati con avvicinamento
al profilo delle tasche (qui A/B)
4 Nel passo successivo, il TNC porta l'utensile alla successiva
profondità incremento e ripete l'operazione di svuotamento, fino a
quando viene raggiunta la profondità programmata
5 Alla fine il TNC riporta l'utensile all'altezza di sicurezza
A B
C D
