438 Cicli di tastatura: controllo automatico dei pezzi
16.8
MISURAZIONE
RET
TANGOL
O
ES
TERNO (ciclo 424, DIN/ISO:
G424)
 DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 SPOSTARSI A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
 LIMITE MAX LATO PRIM
Q284: lunghezza massima
ammessa per l'isola. Campo di immissione da 0 a
99999,9999
 LIM. MIN. LATO PRIM.
Q285: lunghezza minima
ammessa per l'isola. Campo di immissione da 0 a
99999,9999
 LIM. MAX LATO SECON. Q286: larghezza massima
ammessa per l'isola. Campo di immissione da 0 a
99999,9999
 MIN. LIMITE 2. LATO
Q287: larghezza minima
ammessa per l'isola. Campo di immissione da 0 a
99999,9999
 TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
 TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999

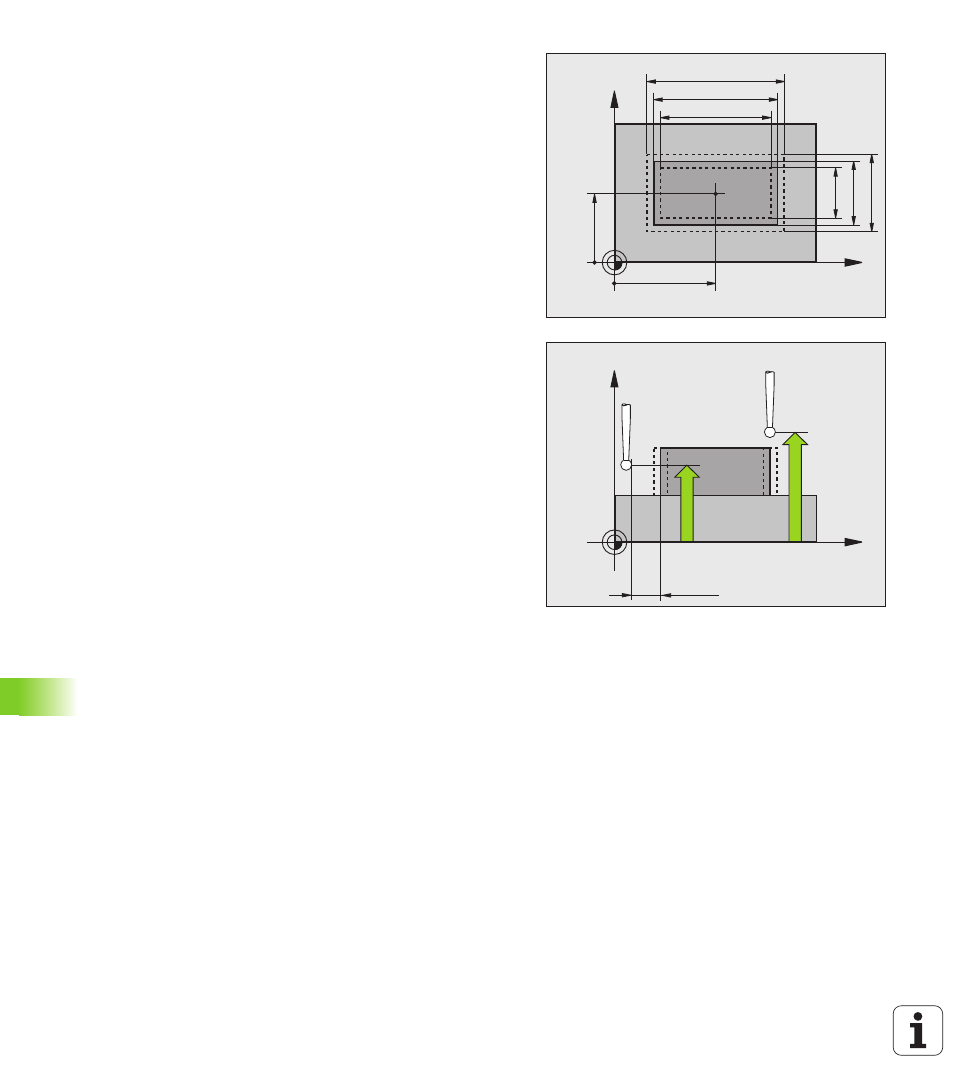

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
