440 Cicli di tastatura: controllo automatico dei pezzi
16.9 MISURAZIONE LAR
G
HEZZA IN
TERNA (ciclo 425, DIN/ISO:
G425)
16.9 MISURAZIONE LARGHEZZA
INTERNA (ciclo 425,
DIN/ISO: G425)
Esecuzione del ciclo
Il ciclo di tastatura 425 rileva la posizione e la larghezza di scanalature
(tasche). Definendo nel ciclo valori di tolleranza, il TNC effettua un
confronto tra i valori nominali e reali e memorizza gli scostamenti in
parametri di sistema.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul punto da tastare 1 . Il TNC calcola i punti da tastare
sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120). La prima tastatura è eseguita sempre in
direzione positiva dell'asse programmato
3 Definendo uno spostamento per la seconda misurazione, il TNC
sposta il tastatore (eventualmente ad altezza di sicurezza) sul
successivo punto da tastare 2 e vi esegue la seconda tastatura. In
caso di lunghezze nominali elevate il TNC si posiziona in rapido sul
secondo punto da tastare. Non definendo alcun spostamento, il
TNC misura la larghezza direttamente nella direzione opposta
4 Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
Per la programmazione

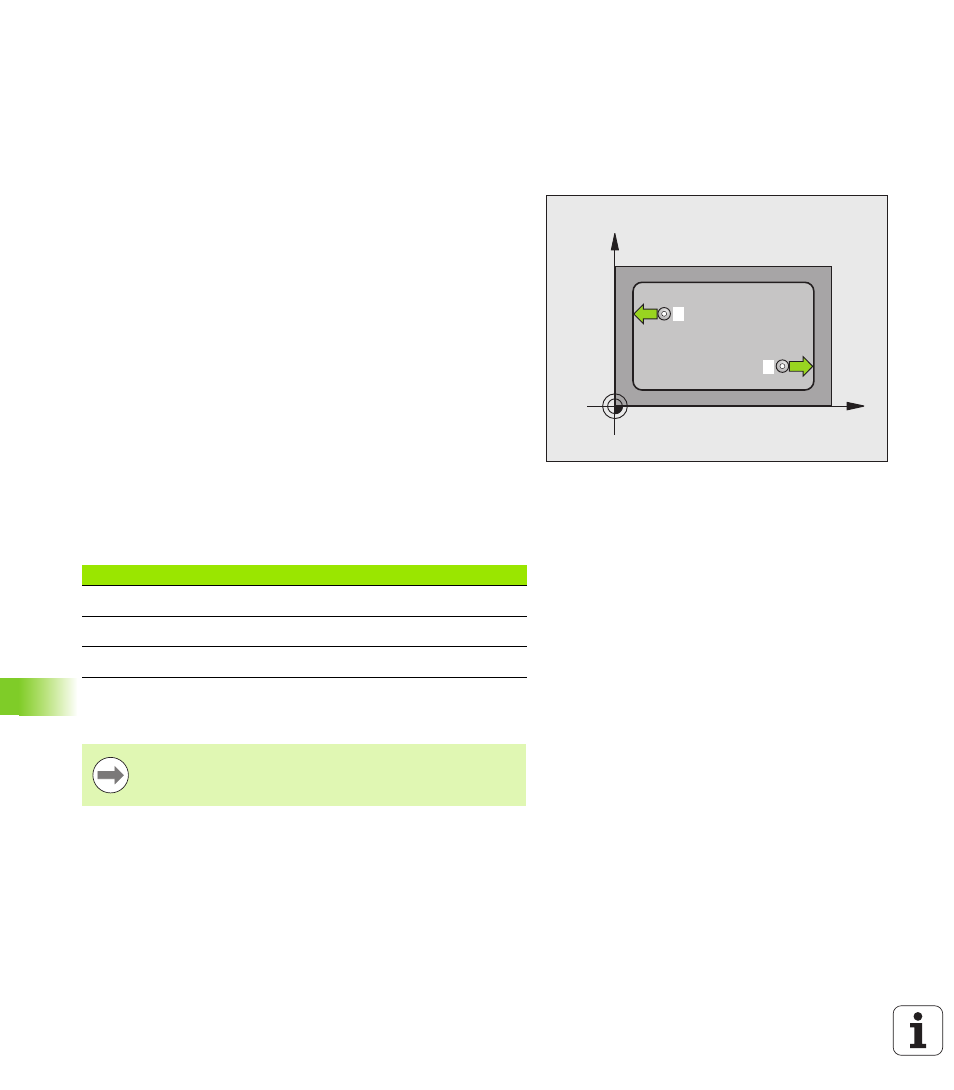

X
Y
1
2
Numero parametro Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
