314 Cicli: funzioni speciali
12.4
ORIENT
AMENT
O
MANDRINO
(ciclo
13,
DIN/ISO:
G36)

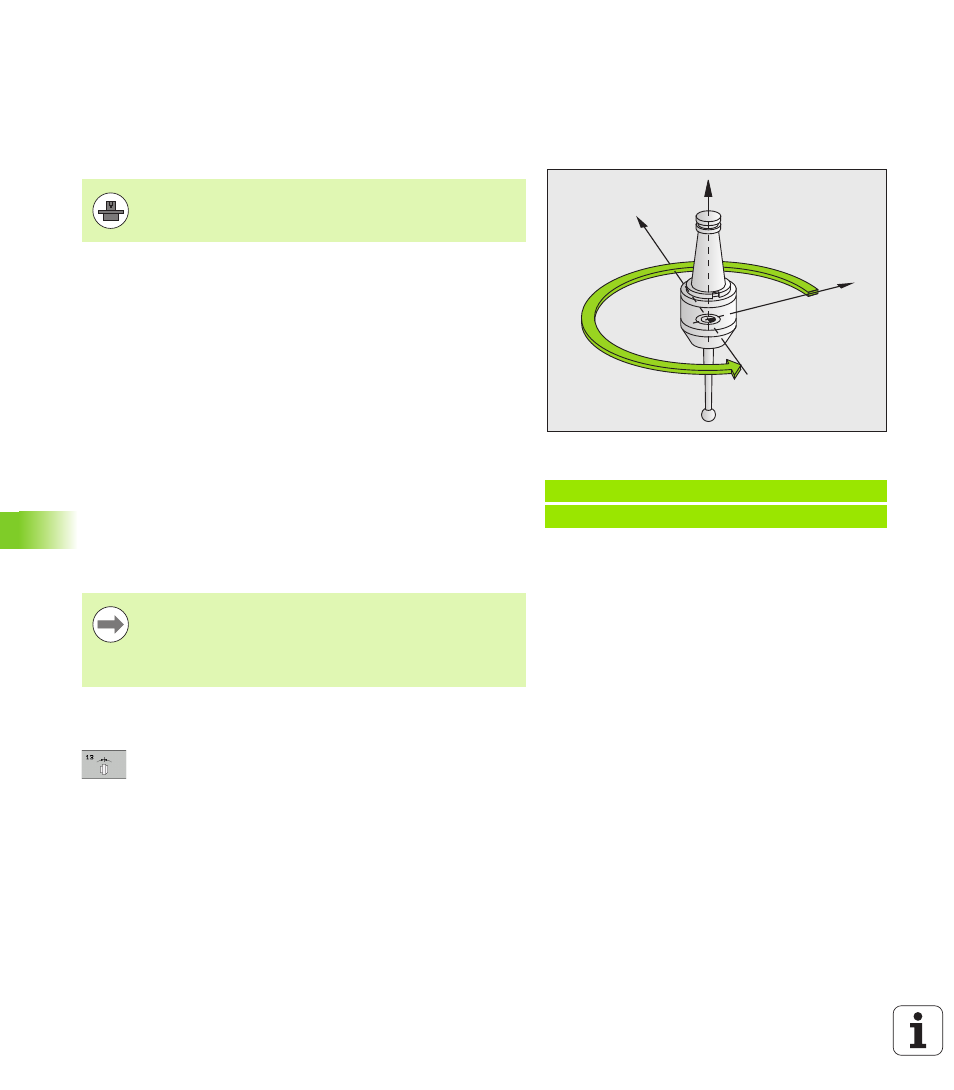

12.4 ORIENTAMENTO MANDRINO
(ciclo 13, DIN/ISO: G36)
Funzionamento del ciclo
Il TNC può comandare il mandrino principale di una macchina utensile
e ruotarlo in una posizione definita da un angolo.
L'orientamento del mandrino è necessario ad es.
 per i sistemi di cambio utensile che richiedono una determinata
posizione per il cambio dell'utensile
 per l'allineamento della finestra di trasmissione e di ricezione del
sistema di tastatura 3D con trasmissione a raggi infrarossi
Il posizionamento sulla posizione angolare definita nel ciclo viene
attivato dal TNC mediante la programmazione della funzione M19 o
M20 (a seconda della macchina in uso).
Programmando M19 o M20 senza previa definizione del ciclo 13, il
TNC posiziona il mandrino su un valore angolare definito dal
costruttore della macchina (vedere manuale della macchina).
Per la programmazione
Parametri ciclo
 ANGOLO ORIENTAMENTO : inserire l'angolo riferito all'asse
di riferimento dell'angolo del piano di lavoro. Campo
di immissione: da 0,0000° a 360,0000°
Esempio: blocchi NC
93 CYCL DEF 13.0 ORIENTAMENTO
94 CYCL DEF 13.1 ANGOLO 180
X
Y
Z
La macchina e il TNC devono essere predisposti dal
costruttore.
Nei cicli di lavorazione 202, 204 e 209 viene utilizzato
internamente il ciclo 13. Nel programma NC, tenere
presente che un eventuale ciclo 13 deve essere
programmato di nuovo dopo uno dei suddetti cicli di
lavorazione.
