HEIDENHAIN iTNC 530 319
12.6
INCISIONE
(ciclo
225,
DIN/ISO:
G225)
12.6 INCISIONE (ciclo 225,
DIN/ISO: G225)
Esecuzione del ciclo

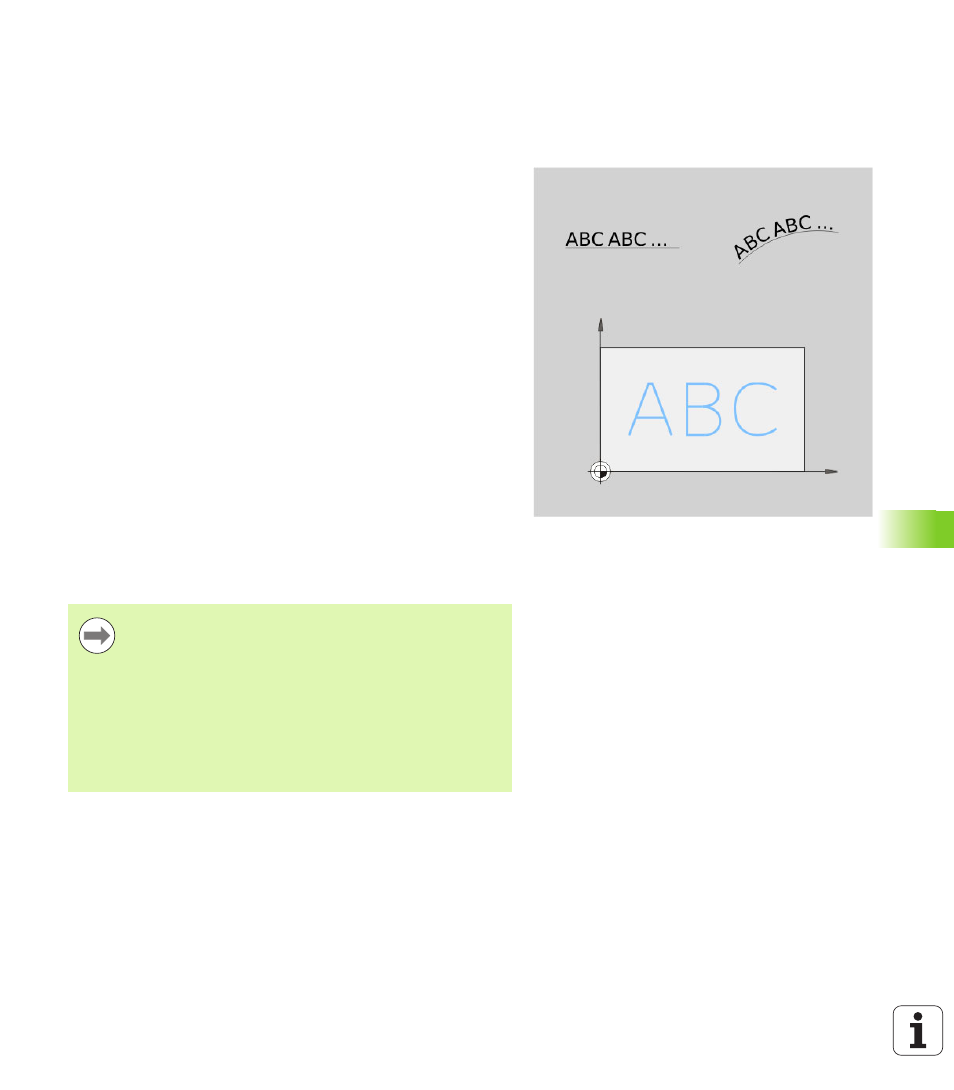

Questo ciclo consente di incidere testi su una superficie piana del
pezzo. I testi possono essere disposti lungo una retta o su un arco.
1
Il TNC si posiziona nel piano di lavoro sul punto di partenza della
lavorazione.
2 L'utensile penetra in perpendicolare sul fondo di incisione e fresa
il carattere. I necessari movimenti di sollevamento tra i caratteri
vengono eseguiti dal TNC a distanza di sicurezza. Alla fine del
carattere l'utensile si trova sulla superficie a distanza di sicurezza.
3 Questa procedura si ripete per tutti i caratteri da incidere.
4 Alla fine il TNC posiziona l'utensile alla 2ª distanza di sicurezza.
Per la programmazione
Il segno del parametro ciclo Profondità determina la
direzione della lavorazione.
Se il testo va inciso su una retta (Q516=0), alla chiamata
ciclo la posizione dell'utensile determina il punto di
partenza del primo carattere.
Se il testo va inciso su un arco (Q516=1), alla chiamata ciclo
la posizione dell'utensile determina il centro del cerchio.
Il testo di incisione può essere trasmesso anche come
variabile stringa (QS).
