HEIDENHAIN iTNC 530 355
14.7
Allineament
o
della
posizione
obliqua
di
un
pezz
o
tr
amit
e
l'asse
C
(ciclo
405,
DIN/ISO:
G405)

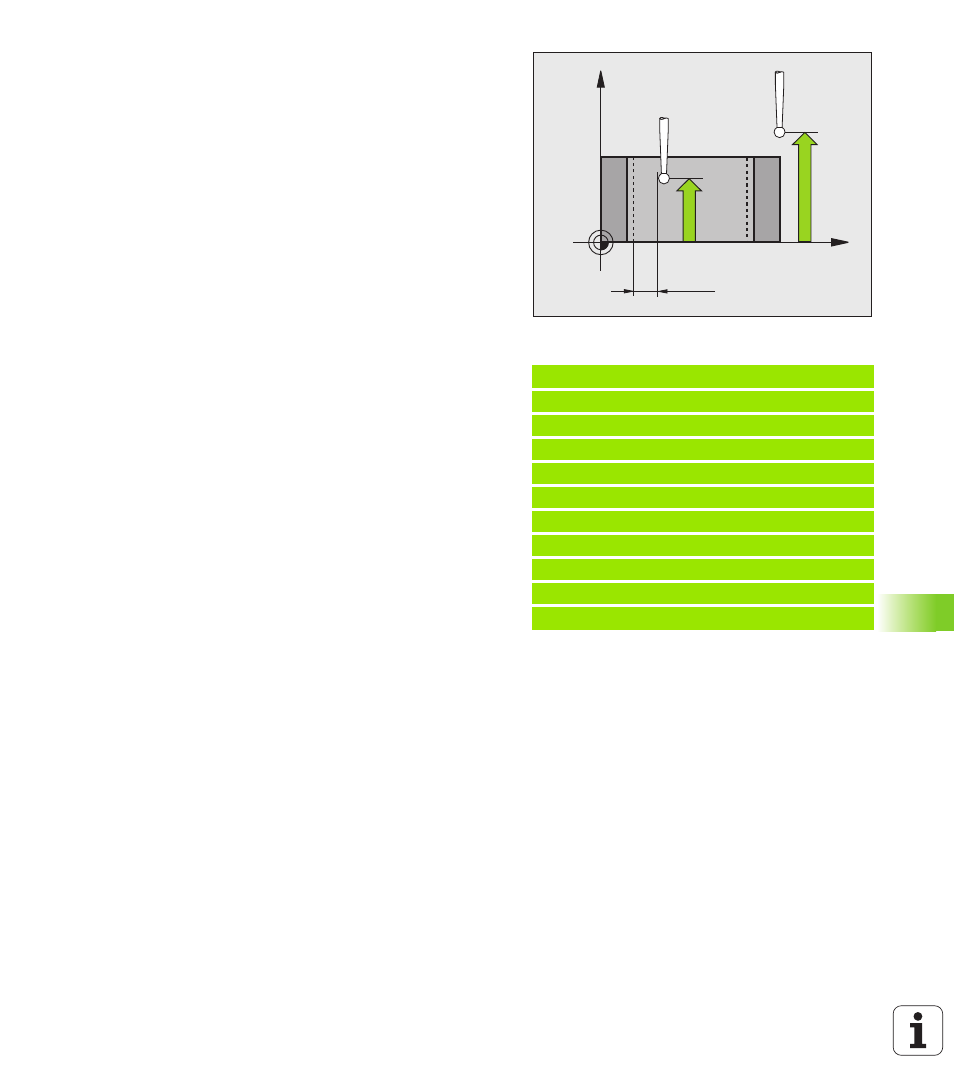

 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 SPOSTARSI A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
 ZERO DOPO ALLINEAMENTO
Q337: definire se il TNC deve
azzerare l'indicazione dell'asse C o se deve scrivere
l'offset angolare nella colonna C della tabella origini:
0 : azzerare l'indicazione dell'asse C
>0 :scrittura dell'offset angolare misurato nella tabella
origini con il segno corretto. Numero riga = valore di
Q337. Se nella tabella origine era già stato registrato
uno spostamento C, il TNC vi addiziona l'offset
angolare misurato, tenendo conto del segno
Esempio: blocchi NC
5 TCH PROBE 405 ROT SU ASSE C
Q321=+50 ;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q262=10 ;DIAMETRO NOMINALE
Q325=+0 ;ANGOLO DI PARTENZA
Q247=90 ;ANGOLO INCREMENTALE
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q337=0 ;SETTARE ZERO
X
Z
Q261
Q260
MP6140
+
Q320
