HEIDENHAIN iTNC 530 291
11
.6
R
O
TA
ZIONE
(ciclo
10
, DIN/ISO:
G73)

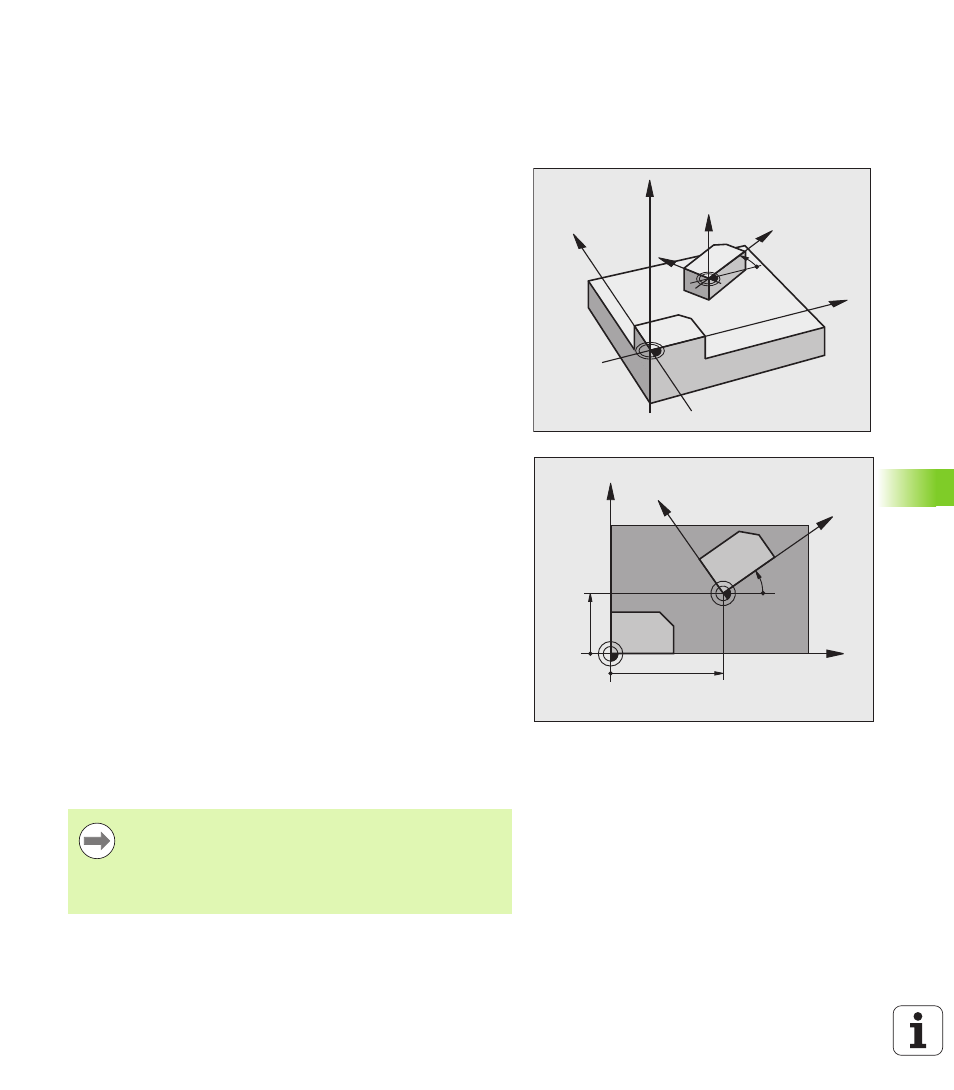

11.6 ROTAZIONE (ciclo 10,
DIN/ISO: G73)
Attivazione
Nell'ambito di un programma il TNC può ruotare il sistema di
coordinate nel piano di lavoro intorno all'origine attiva.
La ROTAZIONE è attiva dalla sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza
l'angolo di rotazione attivo nell'indicazione di stato supplementare.
Asse di riferimento per l'angolo di rotazione:
 Piano X/Y Asse X
 Piano Y/Z Asse Y
 Piano Z/X Asse Z
Annullamento
Riprogrammare il ciclo ROTAZIONE con angolo di rotazione 0°.
Per la programmazione
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
Con la definizione del ciclo 10 il TNC disattiva un'eventuale
correzione attiva del raggio. Se necessario, programmare
di nuovo la correzione del raggio.
Dopo la definizione del ciclo 10, spostare entrambi gli assi
del piano di lavoro per attivare la rotazione.
