HEIDENHAIN iTNC 530 195
7.
3
Pr
ofili
so
vr
apposti

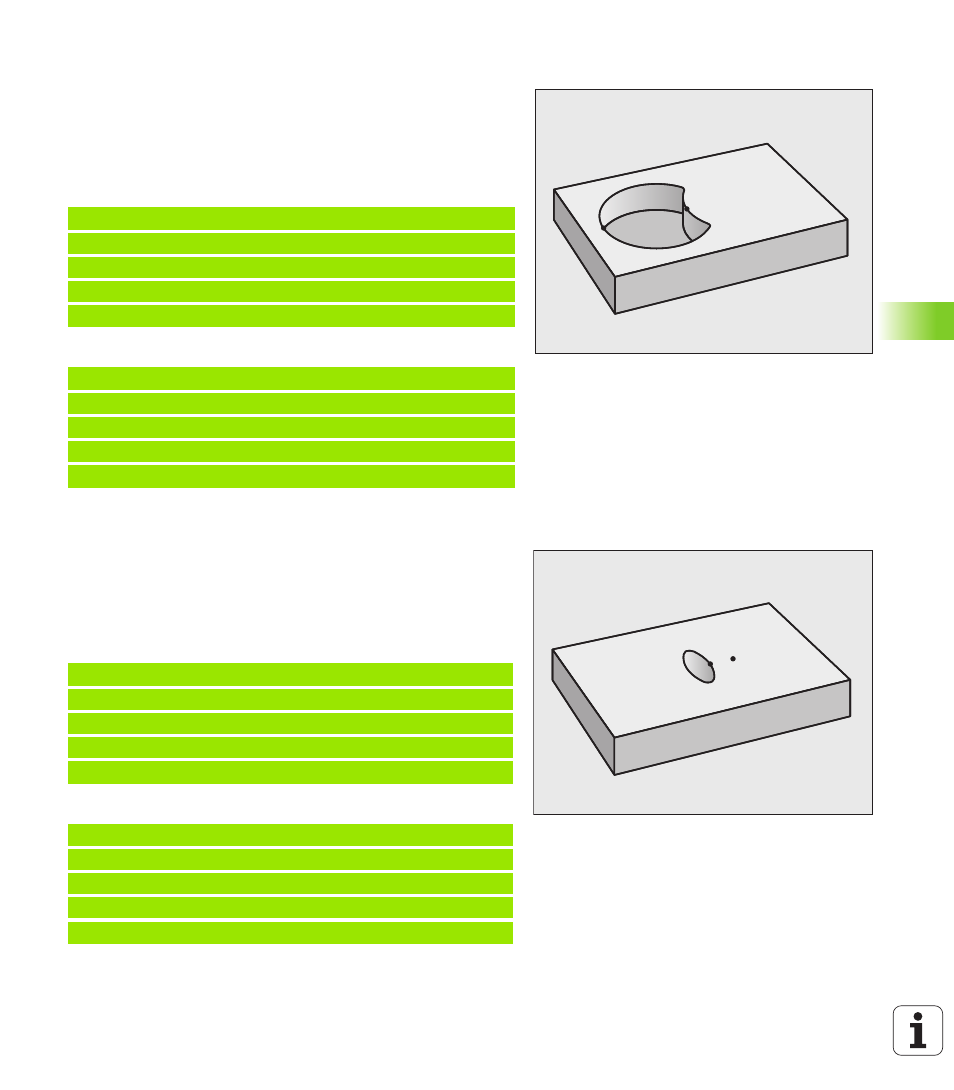

"Differenza" delle superfici
È richiesta la lavorazione della superficie A senza la parte coperta da B:
 A deve essere una tasca e B un'isola.
 A deve iniziare al di fuori di B.
 B deve iniziare all'interno di A
Superficie A:
Superficie B:
Superficie di "intersezione"
È richiesta la lavorazione della superficie coperta da A e B (le superfici
con sovrapposizione semplice non devono essere lavorate).
 A e B devono essere tasche.
 A deve iniziare all'interno di B.
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+40 Y+50 RL
58 CC X+65 Y+50
59 C X+40 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
