HEIDENHAIN iTNC 530 101
3.9
FRESA
T
URA
FOR
O
(ciclo
208)

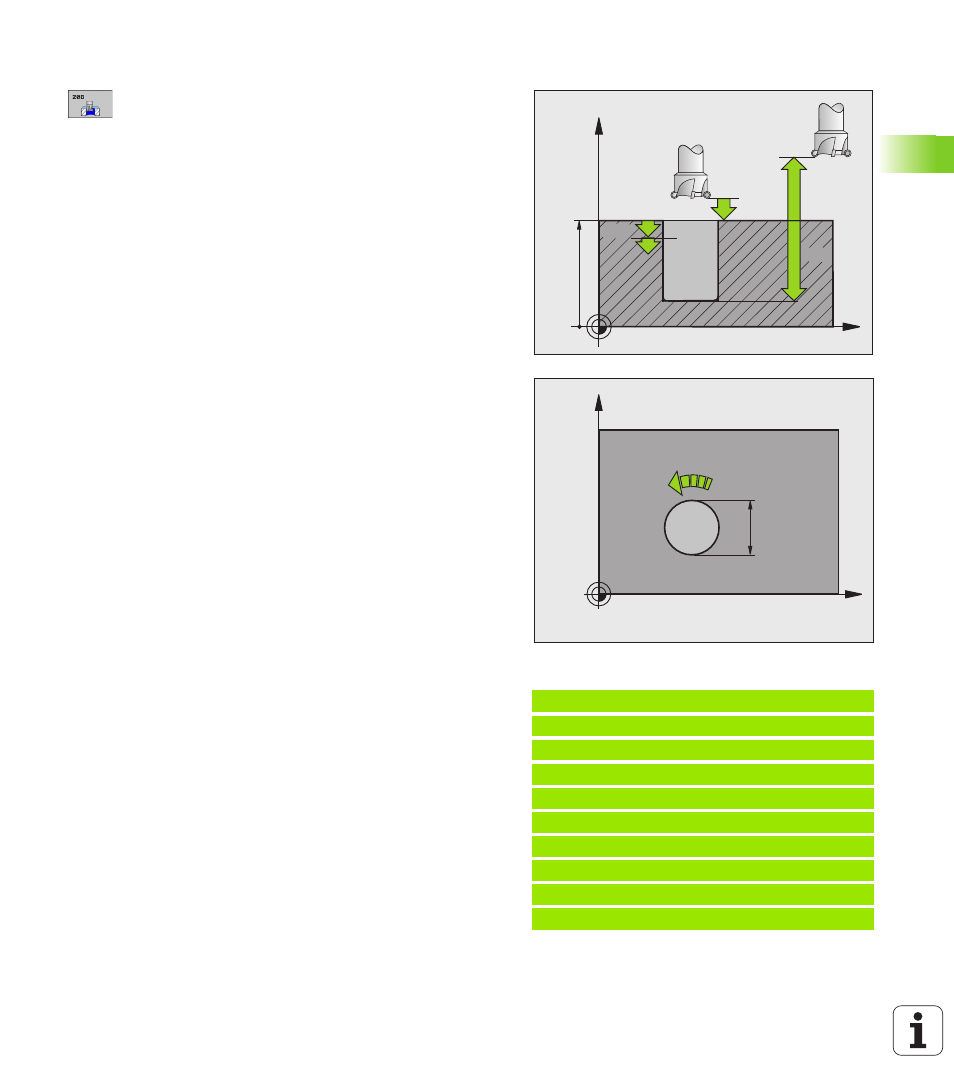

Parametri ciclo
 DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra il bordo inferiore dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante la foratura sulla
linea elicoidale in mm/min. Campo di immissione da 0
a 99999,999, in alternativa FAUTO, FU, FZ
 INCREMENTO PER GIRO DELL'ELICA
Q334 (in valore
incrementale): quota di cui l'utensile viene di volta in
volta avvicinato al giro dell'elica (=360°). Campo di
immissione da 0 a 99999,9999
 COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 DIAMETRO NOMINALE
Q335 (in valore assoluto):
diametro del foro. Se è stato impostato il diametro
nominale uguale al diametro utensile, il TNC fora
senza interpolazione delle linee a spirale direttamente
alla profondità impostata. Campo di immissione da
0 a 99999,9999
 DIAMETRO PREFORATO
Q342 (in valore assoluto): appena
si introduce in Q342 un valore maggiore di 0, il TNC
non esegue alcun controllo del rapporto tra il diametro
nominale e il diametro dell'utensile. In tal modo è
possibile fresare fori il cui diametro è maggiore del
doppio del diametro dell'utensile. Campo di
immissione da 0 a 99999,9999
 MODO FRESATURA
Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
PREDEF
= utilizzare valore standard da GLOBAL DEF
Esempio: blocchi NC
12 CYCL DEF 208 FRESATURA DI FORI
Q200=2 ;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q334=1.5 ;PROF. INCREMENTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q335=25 ;DIAMETRO NOMINALE
Q342=0 ;DIAMETRO PREFORATO
Q351=+1 ;MODO FRESATURA
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
