HEIDENHAIN iTNC 530 65
2.3
Definizione
sag
o
ma
PA
T
TERN
D
EF

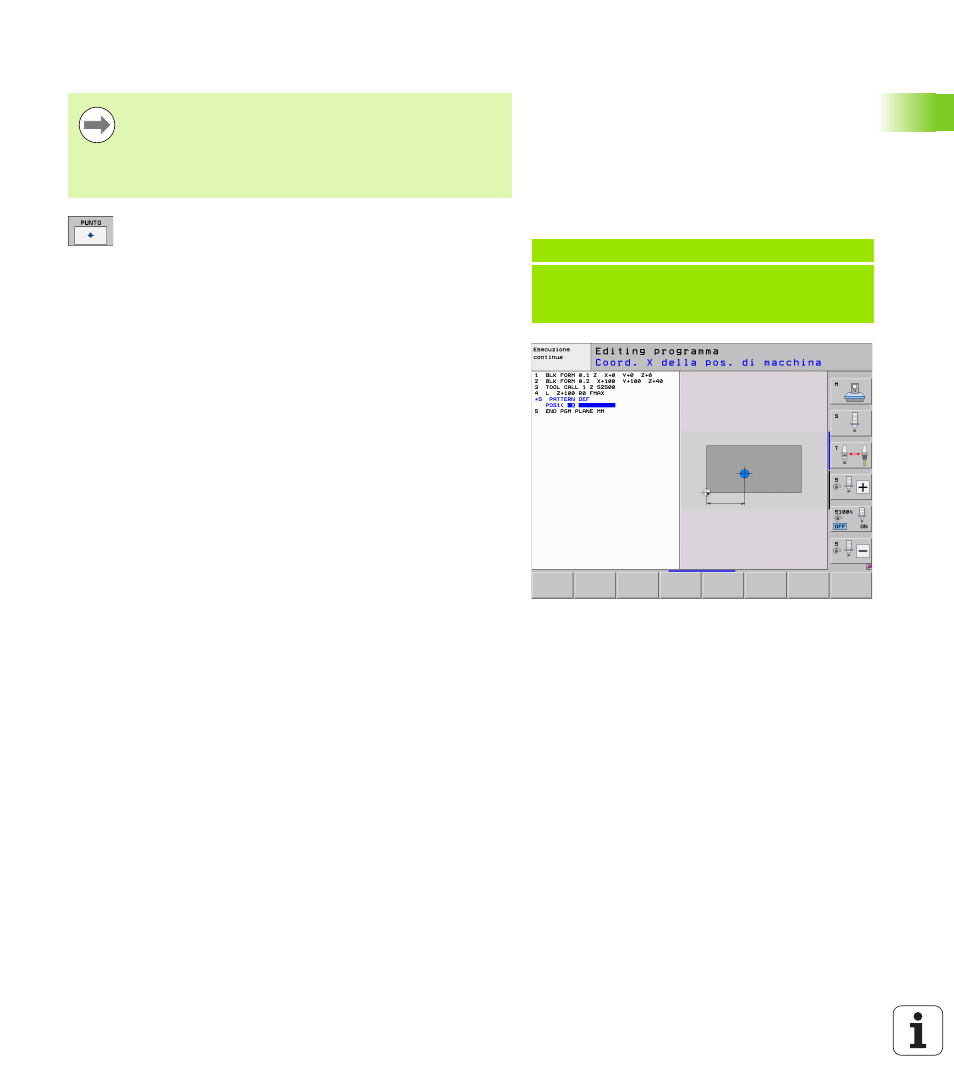

Definizione di singole posizioni di lavorazione
 Coord. X della pos. di macchina (in valore assoluto):
inserire la coordinata-X
 Coord. Y della pos. di macchina
(in valore assoluto):
inserire la coordinata-Y
 Coordinata superficie del pezzo
(in valore
assoluto): inserire la coordinata-Z da cui deve partire la
lavorazione
Si possono inserire al massimo 9 posizioni di lavorazione,
confermare ogni volta il valore inserito con il tasto ENT.
Se si definisce una Superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
