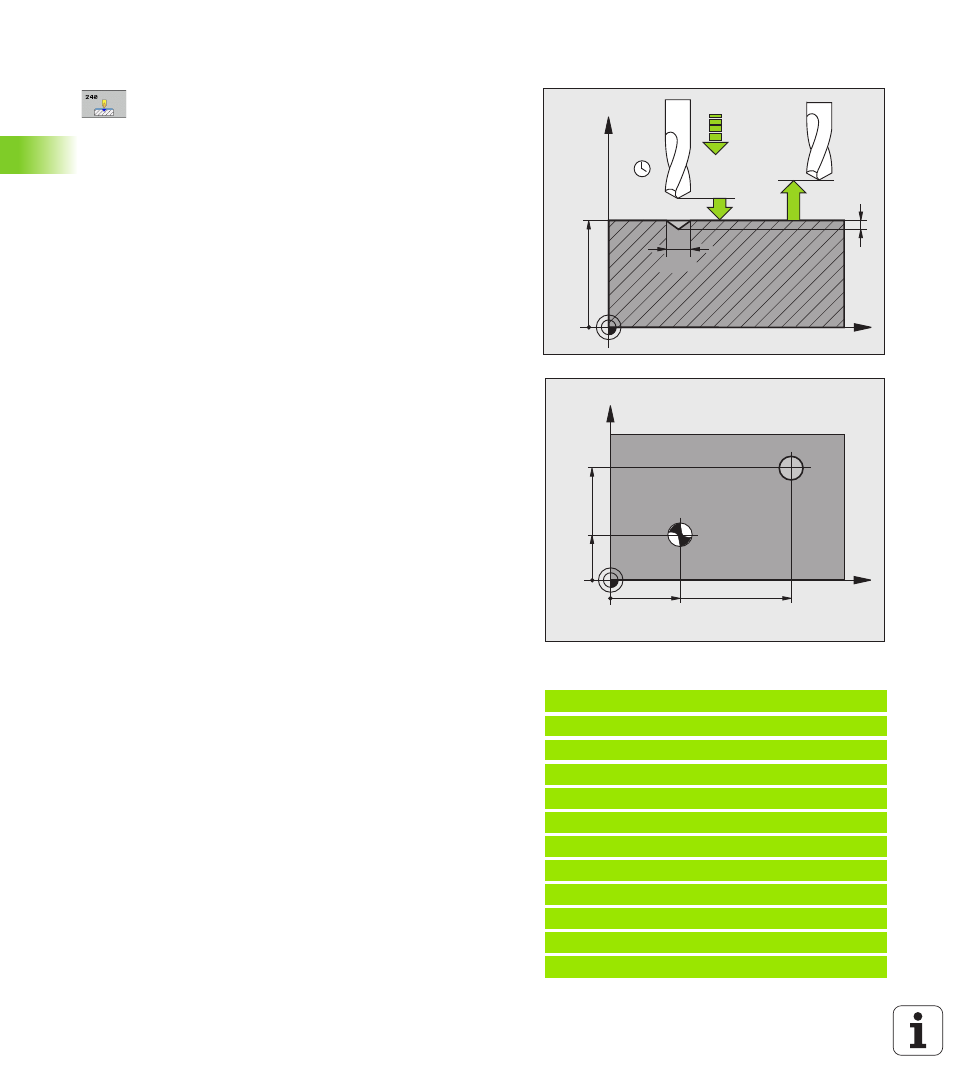

78 Cicli di lavorazione: foratura
3.2 CENTRINA
TURA (ciclo
240, DIN/ISO:
G240)
Parametri ciclo
 DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo; inserire un valore positivo. Campo di
immissione da 0 a 99999,9999, in alternativa PREDEF
 SELEZ. DIAMETRO/PROFONDITÀ (1/0) Q343: selezione
se la centratura deve essere eseguita al diametro
inserito o alla profondità inserita. Se la centratura
deve essere eseguita al diametro inserito, si deve
definire l'angolo di affilatura dell'utensile nella colonna
T-ANGLE
della tabella utensili TOOL.T.
0 : centratura alla profondità inserita
1 : centratura al diametro inserito
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo di centratura (vertice
del cono di foratura) Attivo solo se è definito Q343=0.
Campo di immissione da -99999,9999 a 99999,9999
 DIAMETRO (SEGNO)
Q344: diametro di centratura.
Attivo solo se è definito Q343=1. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante la centratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA SOTTO
Q211: tempo in secondi durante
il quale l'utensile sosta sul fondo del foro. Campo di
immissione da 0 a 3600,0000, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
Esempio: blocchi NC
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRINATURA
Q200=2 ;DISTANZA SICUREZZA
Q343=1 ;SELEZ. DIAM./PROF.
Q201=+0 ;PROFONDITÀ
Q344=-9 ;DIAMETRO
Q206=250 ;AVANZ. INCREMENTO
Q211=0.1 ;TEMPO ATTESA SOTTO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2ª DIST. SICUREZZA
12 CYCL CALL POS X+30 Y+20 Z+0 FMAX M3
13 CYCL CALL POS X+80 Y+50 Z+0 FMAX
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
