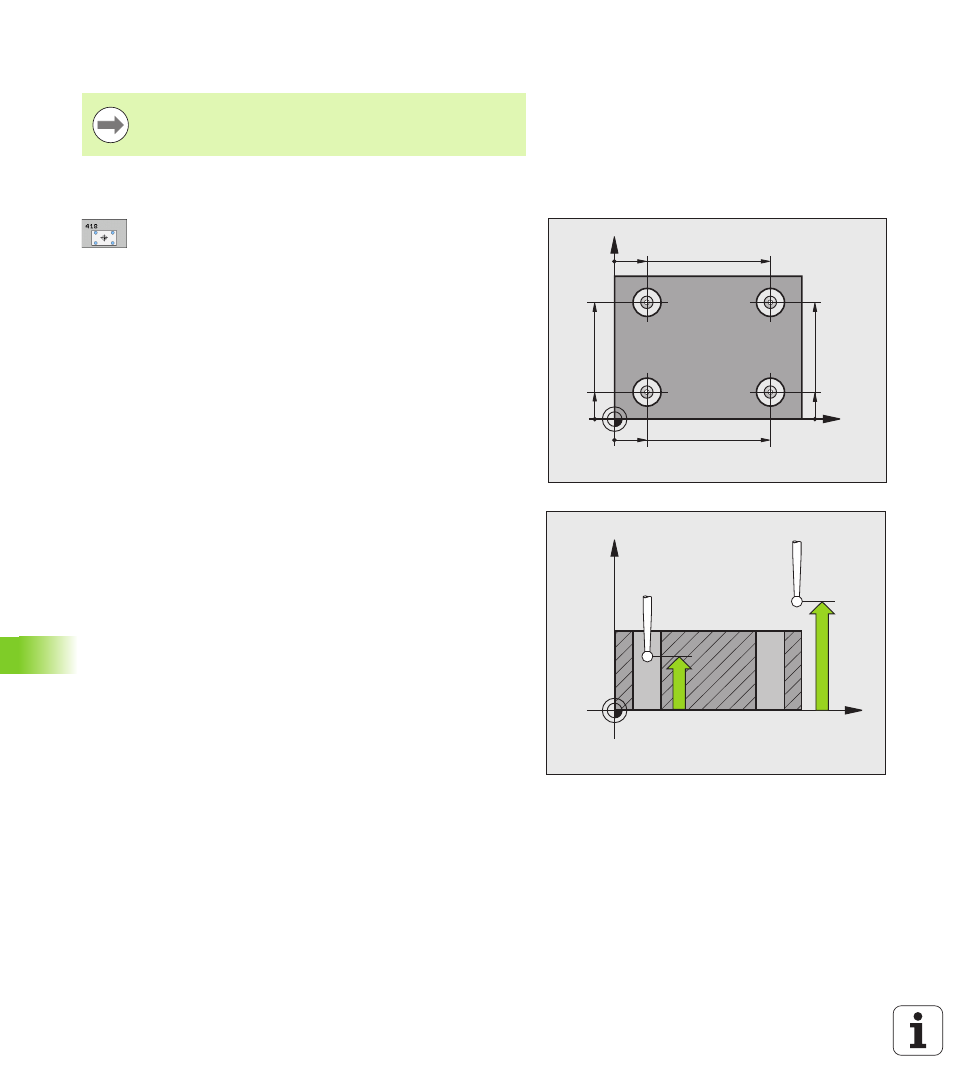

400 Cicli di tastatura: rilevamento automatico delle origini
15.12
ORIGINE
CENTR
O
SU
4
FORI
(ciclo
41
8,
DIN/ISO:
G41
8) Per la programmazione
Parametri ciclo
 1º CENTRO 1º ASSE
Q268 (in valore assoluto): centro
del 1º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 1º CENTRO 2º ASSE Q269 (in valore assoluto): centro
del 1º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 2º CENTRO 1º ASSE
Q270 (in valore assoluto): centro
del 2º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 2º CENTRO 2º ASSE
Q271 (in valore assoluto): centro
del 2º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 3º CENTRO 1º ASSE
Q316 (in valore assoluto): centro
del 3º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 3º CENTRO 2º ASSE Q317 (in valore assoluto): centro
del 3º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 4º CENTRO 1º ASSE
Q318 (in valore assoluto): centro
del 4º foro nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 4º CENTRO 2º ASSE
Q319 (in valore assoluto): centro
del 4º foro nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 ALTEZZA DI MISURA PER ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
