154 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.3 T
A
SCA CIR
C
OLARE (ciclo 252, DIN/ISO:
G252)

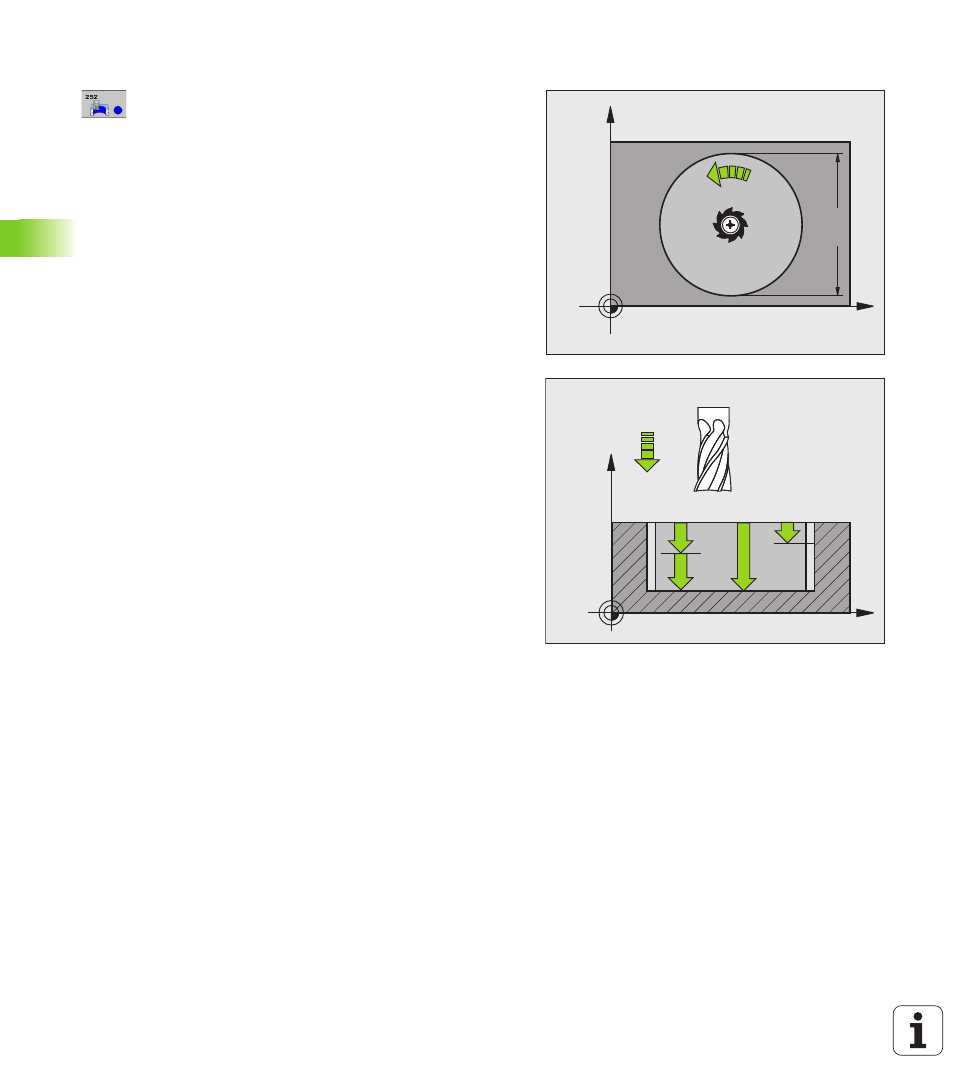

Parametri ciclo
 TIPO DI LAVORAZIONE (0/1/2)
Q215: definizione del
tipo di lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
 DIAMETRO CERCHIO Q223: diametro della tasca finita.
Campo di immissione da 0 a 99999,9999
 QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
 AVANZAM. FRESATURA
Q207: velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,999, in alternativa FAUTO,
FU
, FZ
 MODO FRESATURA
Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
in alternativa PREDEF
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo della tasca. Campo di
immissione da -99999,9999 a 99999,9999
 PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell'utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
 SOVRAMETALLO PROFONDITÀ
Q369 (in valore
incrementale): sovrametallo di finitura per la
profondità. Campo di immissione da 0 a 99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FAUTO, FU, FZ
 INCREMENTO PER FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
nell'asse del mandrino in finitura. Q338=0: finitura in
una sola passata. Campo di immissione da 0 a
99999,9999
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
