HEIDENHAIN iTNC 530 197
7.
4
D
A
TI
PR
OFIL
O
(ciclo
20,
DIN/ISO:
G120)

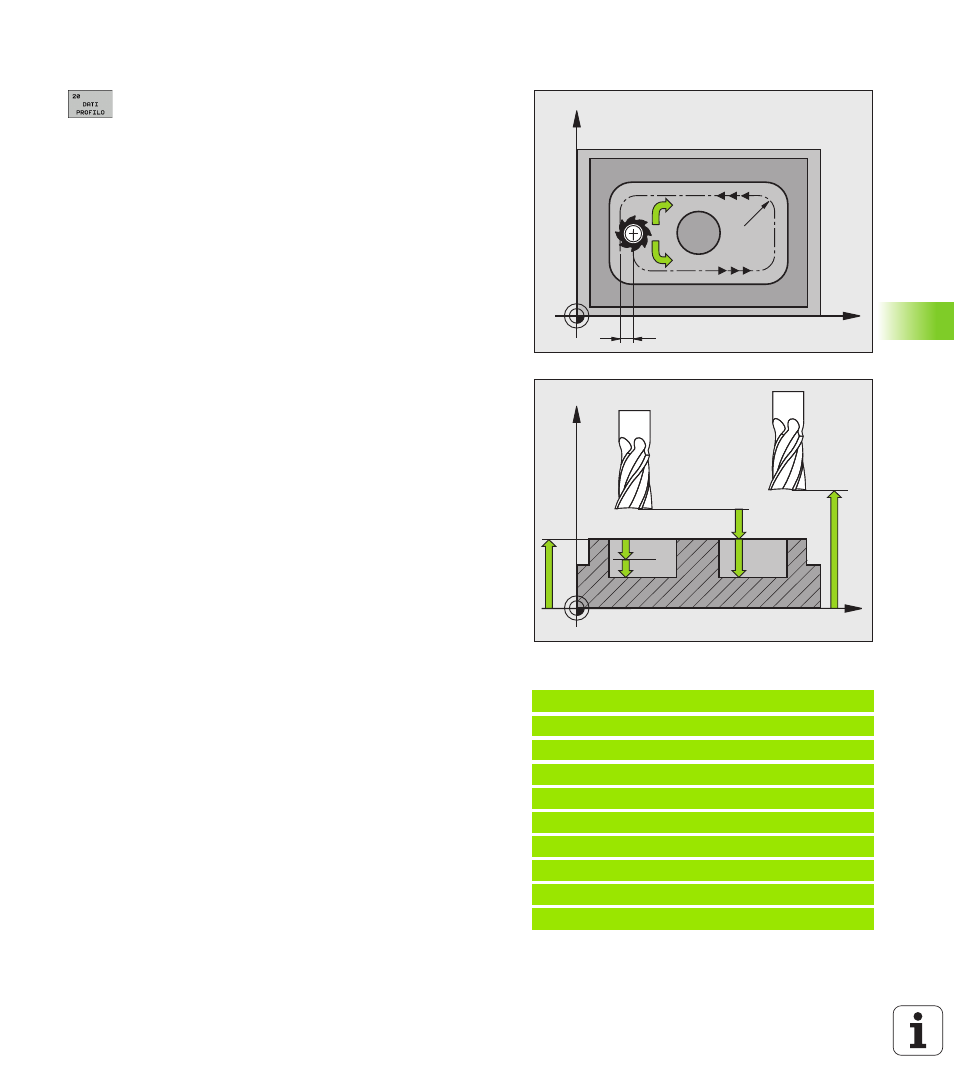

Parametri ciclo
 PROFONDITA' FRESATURA
Q1 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca. Campo di immissione da -99999,9999 a
99999,9999
 FATTORE DI SOVRAPPOSIZIONE Q2: Q2 x raggio utensile
dà l’accostamento laterale k. Campo di immissione da
-0,0001 a 1,9999
 QUOTA DI FINITURA LATERALE
Q3 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
 SOVRAMETALLO PROFONDITÀ
Q4 (in valore incrementale):
sovrametallo di finitura per la profondità. Campo di
immissione da -99999,9999 a 99999,9999
 COORD. SUPERFICIE PEZZO
Q5 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q6 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 ALTEZZA DI SICUREZZA
Q7 (in valore assoluto): altezza
assoluta che esclude qualsiasi collisione con il pezzo
(per il posizionamento intermedio e il ritiro alla fine del
ciclo). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 RAGGIO DI ARROTONDAMENTO INTERNO
Q8: raggio di
arrotondamento per "spigoli interni"; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile e viene impiegato per calcolare i
movimenti di traslazione più dolci tra gli elementi del
profilo. Q8 non è il raggio che il TNC inserisce
come elemento separato del profilo tra gli
elementi programmati! Campo di immissione da 0 a
99999,9999
 SENSO ROT.?
Q9: direzione della lavorazione per
tasche
 Q9 = -1 senso discorde per tasca e isola
 Q9 = +1 senso concorde per tasca e isola
 In alternativa PREDEF
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Esempio: blocchi NC
57 CYCL DEF 20 DATI PROFILO
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0.2 ;SOVRAM. LATERALE
Q4=+0.1 ;SOVRAM. PROFONDITÀ
Q5=+30 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+80 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO DELLO SMUSSO
Q9=+1 ;SENSO DI ROTAZIONE
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
