408 Cicli di tastatura: rilevamento automatico delle origini
15.13
ORIGINE
SU
A
SSE
SINGOL
O
(ciclo
41
9,
DIN/ISO:
G41
9)

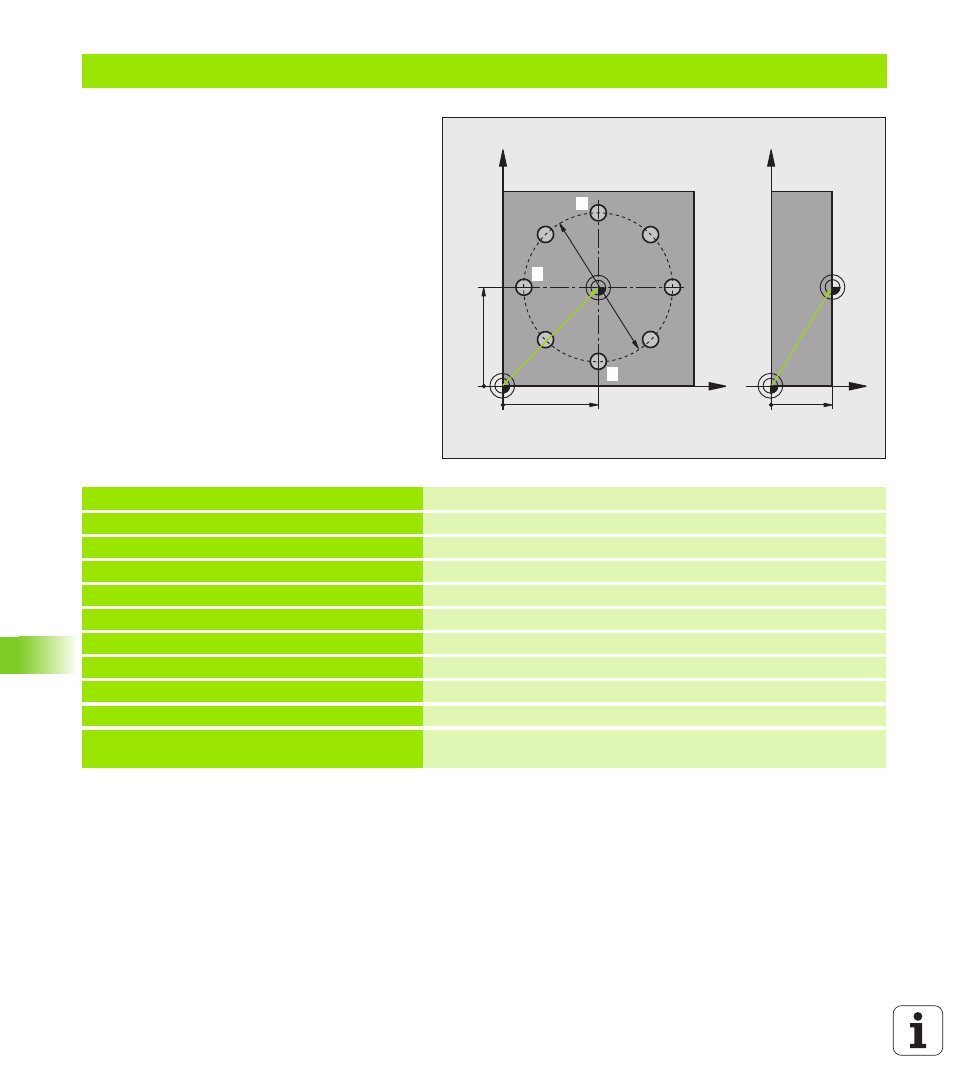

Esempio: Impost. orig. sul bordo super. del pezzo e al centro di un cerchio di fori
Il centro del cerchio di fori deve essere registrato
in una tabella Preset per un successivo utilizzo.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z Chiamata utensile 0 per la definizione dell'asse del tastatore
2 TCH PROBE 417 ORIGINE NELL'ASSE TS Definizione del ciclo per impostazione origine nell'asse del tastatore
Q263=+7,5 ;1º PUNTO 1º ASSE Punto da tastare: coordinata X
Q264=+7,5 ;1º PUNTO 2º ASSE Punto da tastare: coordinata Y
Q294=+25 ;1º PUNTO 3º ASSE
Punto da tastare: coordinata Z
Q320=0 ;DISTANZA SICUREZZA
Distanza di sicurezza in aggiunta a MP6140
Q260=+50 ;ALTEZZA DI SICUREZZA
Altezza cui il tastatore può spostarsi senza rischio di collisione
Q305=1 ;NUMERO SU TABELLA
Inserimento coordinata Z nella riga 1
Q333=+0 ;ORIGINE
Impostazione dell'asse del tastatore su 0
Q303=+1 ;TRASF.VALORE MISURA
Registrazione dell'origine calcolata riferita al sistema di coordinate
fisso di macchina (sistema REF) nella tabella Preset PRESET.PR
X
Y
35
35
50
Z
Y
20
1
2
3
