356 Cicli di tastatura: definizione automatica delle posizioni oblique del pezzo
14.7
Allineament
o
della
posizione
obliqua
di
un
pezz
o
tr
amit
e
l'asse
C
(ciclo
405,
DIN/ISO:
G405)

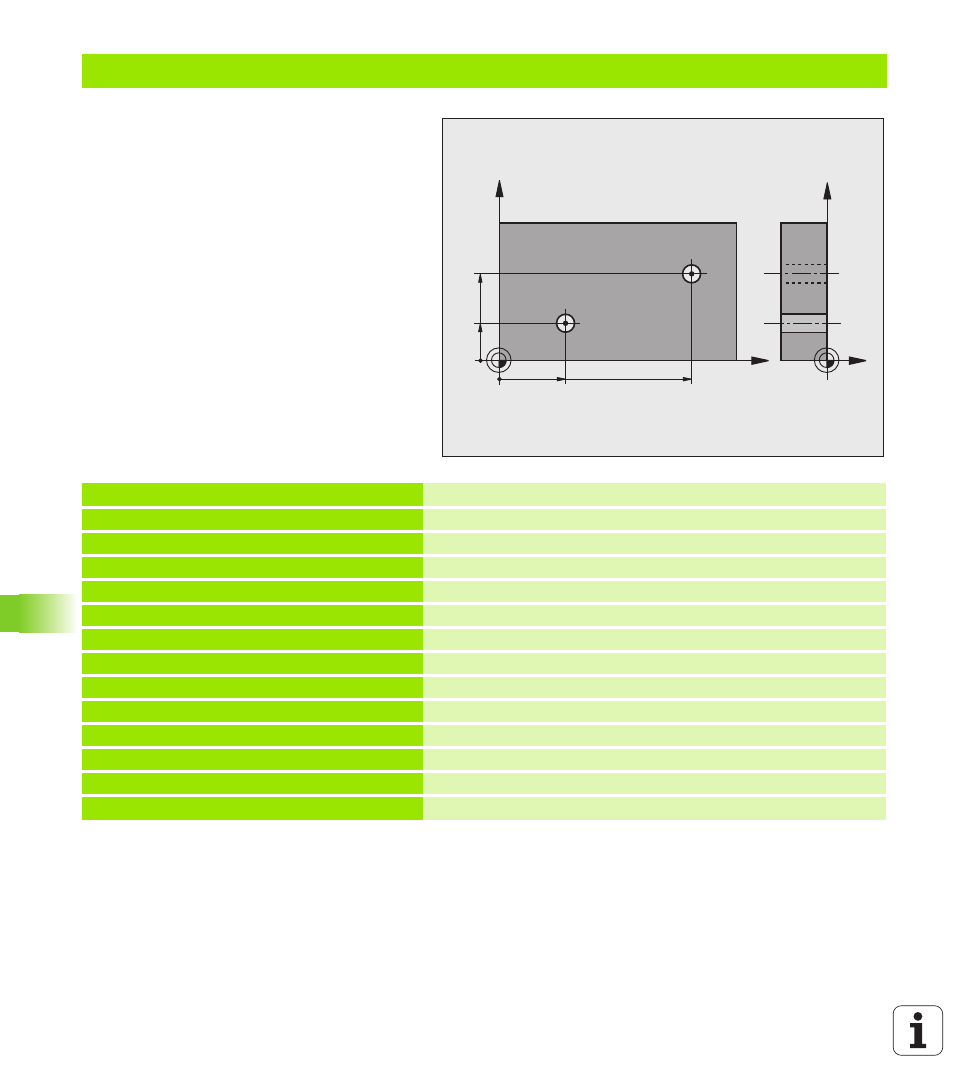

Esempio: determinazione della rotazione base mediante due fori
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 FORI
Q268=+25 ;1º CENTRO 1º ASSE Centro del 1º foro: coordinata X
Q269=+15 ;1° CENTRO 2° ASSE Centro del 1º foro: coordinata Y
Q270=+80 ;2° CENTRO 1° ASSE Centro del 2º foro: coordinata X
Q271=+35 ;2° CENTRO 2° ASSE Centro del 2º foro: coordinata Y
Q261=-5 ;ALTEZZA MISURATA Coordinata dell'asse del tastatore su cui si esegue la misurazione
Q260=+20 ;ALTEZZA DI SICUREZZA Altezza cui il tastatore può spostarsi senza rischio di collisione
Q307=+0 ;PRESET ROTAZ. BASE Angolo della retta di riferimento
Q402=1 ;ALLINEAMENTO
Compensazione posizione obliqua con rotazione tavola rotante
Q337=1 ;SETTARE ZERO
Azzeramento del display dopo l'allineamento
3 CALL PGM 35K47
Chiamata del programma di lavorazione
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
