HEIDENHAIN iTNC 530 299
11
.9
PIANO
DI
LA
V
O
R
O
(ciclo
19
, DIN/ISO:
G80,
opzione
sof
tw
ar
e
1) Parametri ciclo
 ASSE E ANGOLO DI ROTAZIONE?
: inserire l'asse rotativo
con il relativo angolo; programmare gli assi rotativi A,
B e C mediante i softkey. Campo di immissione da
-360,000 a 360,000
Con posizionamento automatico degli assi rotativi da parte del TNC, si
possono introdurre anche i seguenti parametri
 AVANZAMENTO? F=
: velocità di spostamento dell'asse
rotativo nel posizionamento automatico. Campo di
immissione da 0 a 99999,999
 DISTANZA DI SICUREZZA?
(in valore incrementale): il
TNC posiziona la testa orientabile in modo tale che la
posizione risultante dal prolungamento dell'utensile
corrispondente alla distanza di sicurezza non cambi
rispetto al pezzo. Campo di immissione da 0 a
99999,9999
Annullamento
Per annullare gli angoli di rotazione ridefinire il ciclo PIANO DI LAVORO
ed impostare per tutti gli assi rotativi 0°. In seguito definire
nuovamente il ciclo PIANO DI LAVORO e rispondere alla domanda di
dialogo azionando il tasto NO ENT. In questo modo si disattiva la
funzione.

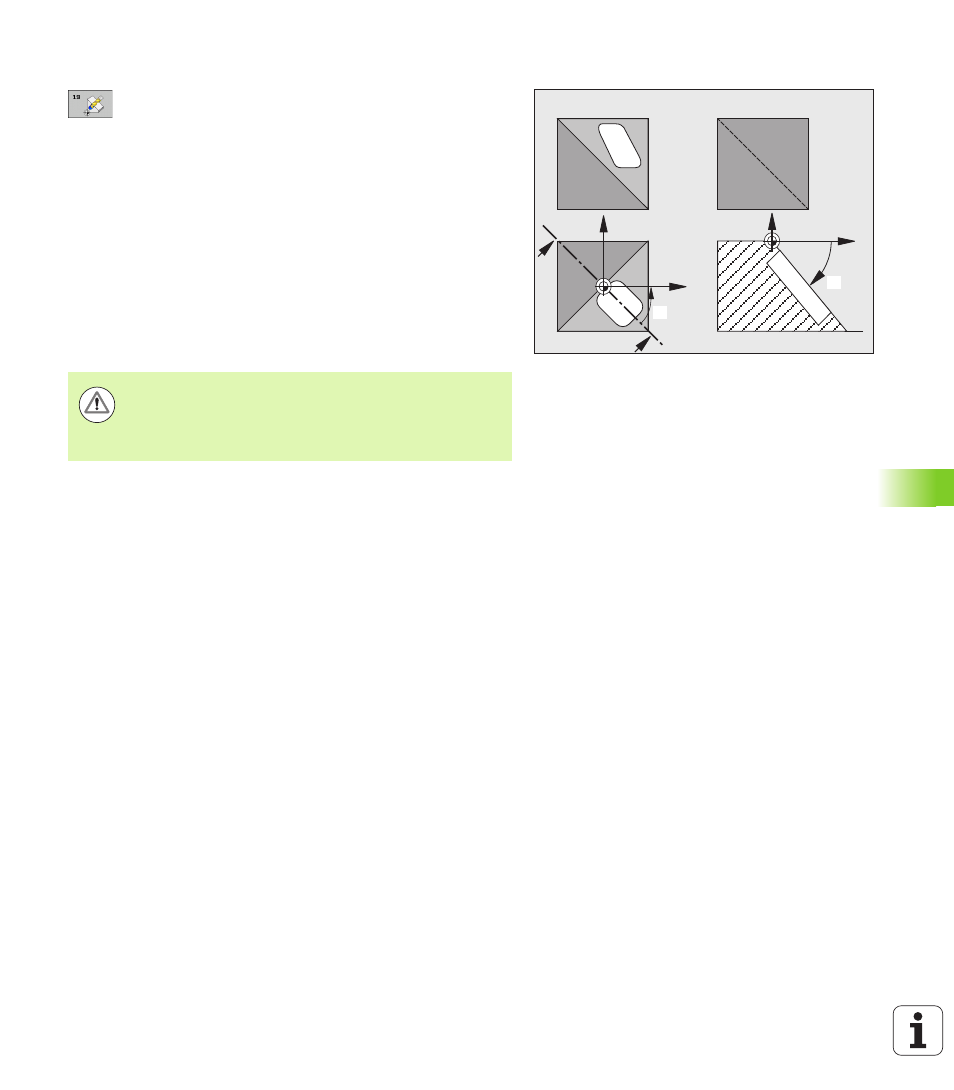

Z S
S
S-S
X
B
Y
X
C
Attenzione Pericolo di collisioni!
Assicurarsi che la distanza di sicurezza per il ciclo 19 non si
riferisca al bordo superiore del pezzo (come per i cicli di
lavorazione), ma al punto di riferimento attivo!
