436 Cicli di tastatura: controllo automatico dei pezzi
16.8
MISURAZIONE
RET
TANGOL
O
ES
TERNO (ciclo 424, DIN/ISO:
G424)
16.8 MISURAZIONE RETTANGOLO
ESTERNO (ciclo 424,
DIN/ISO: G424)

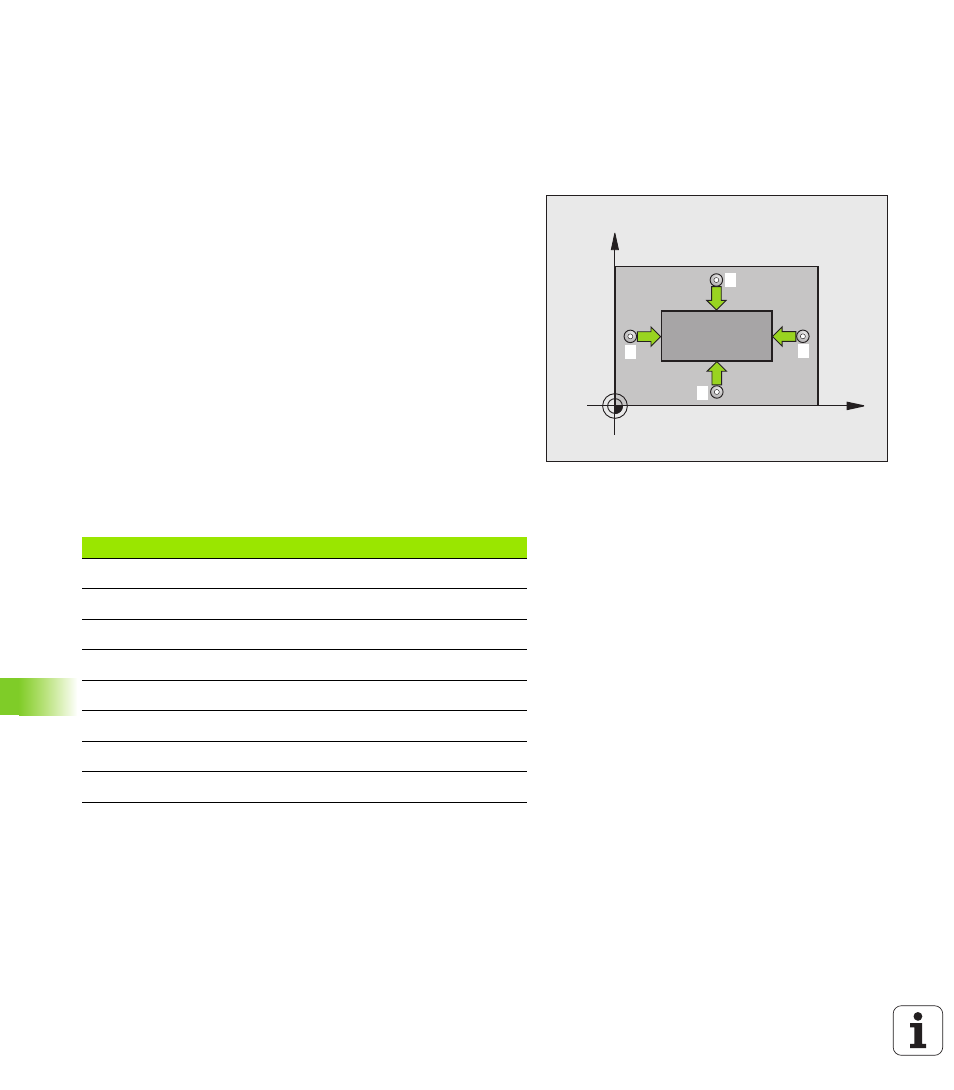

Esecuzione del ciclo
Il ciclo di tastatura 424 rileva il centro, la lunghezza e la larghezza di
isole rettangolari. Definendo nel ciclo valori di tolleranza, il TNC
effettua un confronto tra i valori nominali e reali e memorizza gli
scostamenti in parametri di sistema.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul punto da tastare 1 . Il TNC calcola i punti da tastare
sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
X
Y
1
2
3
4
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q164 Offset lunghezza lato asse princ.
Q165 Offset lunghezza lato asse sec.
