HEIDENHAIN iTNC 530 425

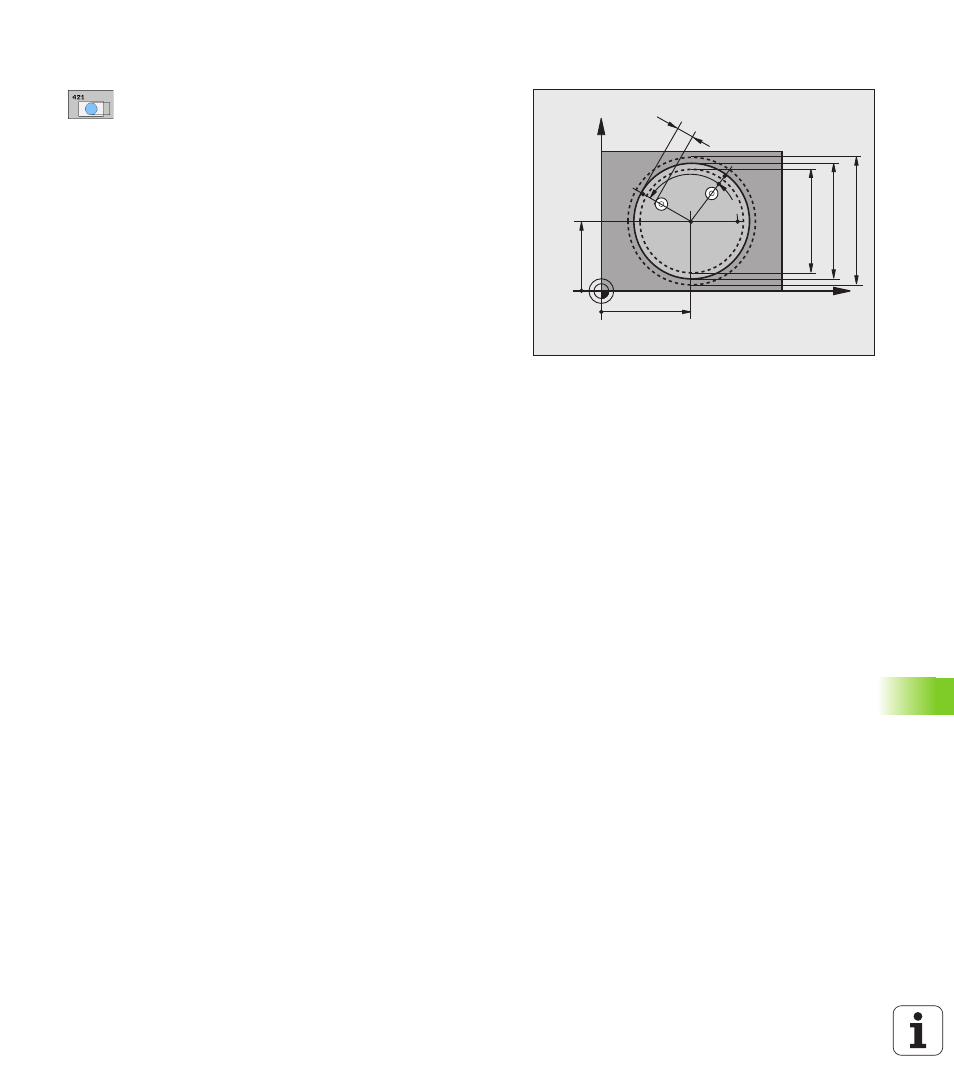

16.5 MISURAZIONE FORI (ciclo
421, DIN/ISO:
G421)
Parametri ciclo
 CENTRO 1º ASSE
Q273 (in valore assoluto): centro del
foro nell'asse principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
 CENTRO 2º ASSE Q274 (in valore assoluto): centro del
foro nell'asse secondario del piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
 DIAMETRO NOMINALE
Q262: inserire il diametro del foro.
Campo di immissione da 0 a 99999,9999
 ANGOLO DI PARTENZA
Q245 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare. Campo di immissione da -360,0000 a
360,0000
 ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio, programmare un
angolo incrementale inferiore a 90°. Campo di
immissione da -120,0000 a 120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
MP6140
+
Q320
