510 Cicli di tastatura: misurazione automatica degli utensili
19
.1
Pr
incipi
fondamentali
19.1 Principi fondamentali
Panoramica
Con il sistema di tastatura e i cicli di misurazione utensili del TNC gli
utensili possono essere misurati automaticamente. I valori di
correzione per lunghezza e raggio vengono memorizzati dal TNC nella
memoria utensili centrale TOOL.T e conteggiati automaticamente alla
fine del ciclo di tastatura. Sono disponibili i seguenti tipi di misurazione:
 Misurazione con utensile fermo
 Misurazione con utensile rotante
 Misurazione di taglienti singoli
I cicli per la misurazione dell'utensile vengono programmati nel modo
operativo EDITING PROGRAMMA con il tasto TOUCH PROBE. Sono
disponibili i seguenti cicli:
La macchina e il TNC devono essere predisposti dal
costruttore della macchina per l'impiego del sistema di
tastatura TT.
Sulla macchina in questione potrebbero non essere
disponibili tutti i cicli e tutte le funzioni qui descritti.
Consultare il manuale della macchina.

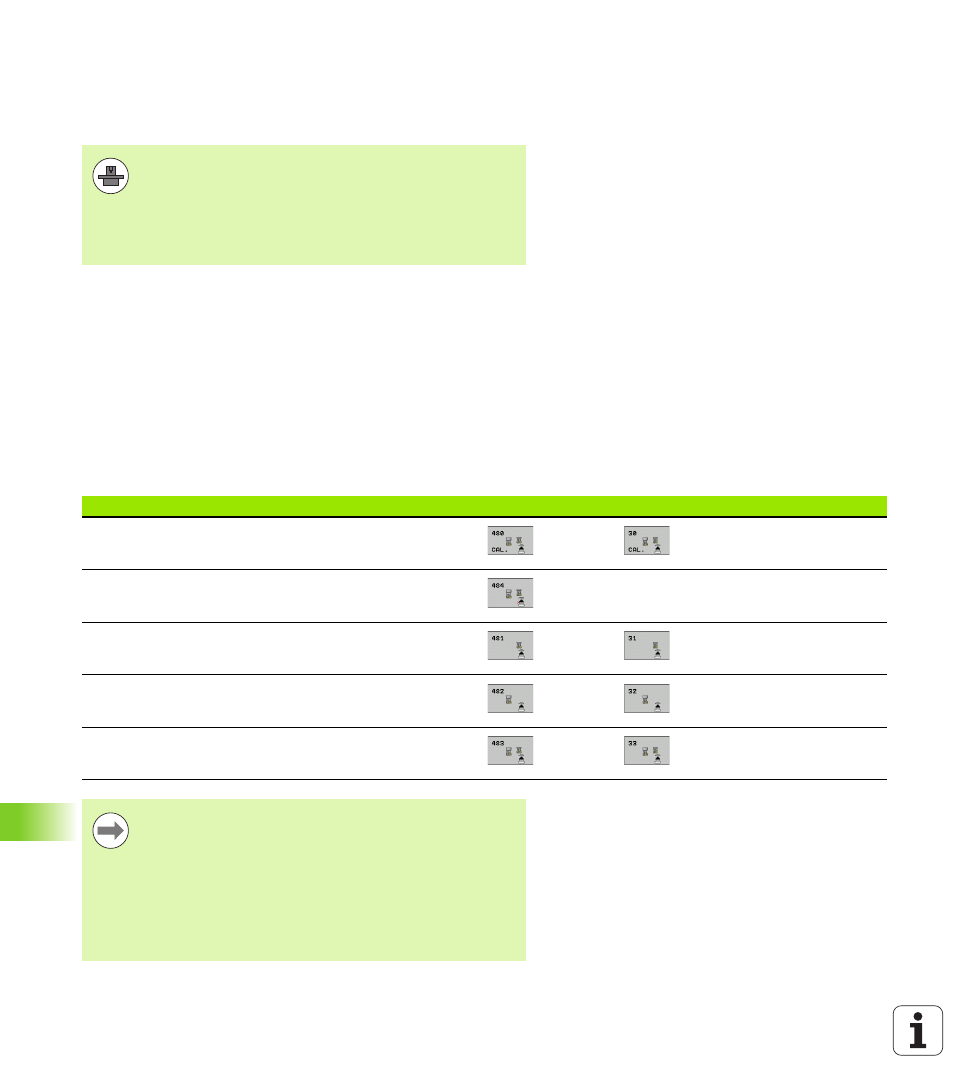

Ciclo Nuovo formato Vecchio formato Pagina
Calibrazione TT; cicli 30 e 480 Pag. 515
Calibrazione TT 449 senza cavo, ciclo 484 Pag. 516
Misurazione lunghezza utensile, cicli 31 481 Pag. 517
Misurazione raggio utensile, cicli 32 e 482 Pag. 519
Misurazione lunghezza e raggio utensile, cicli 33 e 483 Pag. 521
I cicli per la misurazione possono essere attivati solo con
memoria utensili centrale TOOL.T attiva.
Prima di lavorare con i cicli di misurazione, occorre inserire
nella memoria centrale tutti i dati necessari per la
misurazione e chiamare l'utensile da misurare con
l'istruzione TOOL CALL.
Gli utensili possono essere misurati anche con il piano di
lavoro ruotato.
