HEIDENHAIN iTNC 530 347
14.5 R
O
TA
ZIONE BA
SE: compensazione tr
amit
e
asse
ro
tativ
o
(ciclo
403,
DIN/ISO:
G403)
14.5 ROTAZIONE BASE:
compensazione tramite asse
rotativo (ciclo 403,
DIN/ISO: G403)
Esecuzione del ciclo

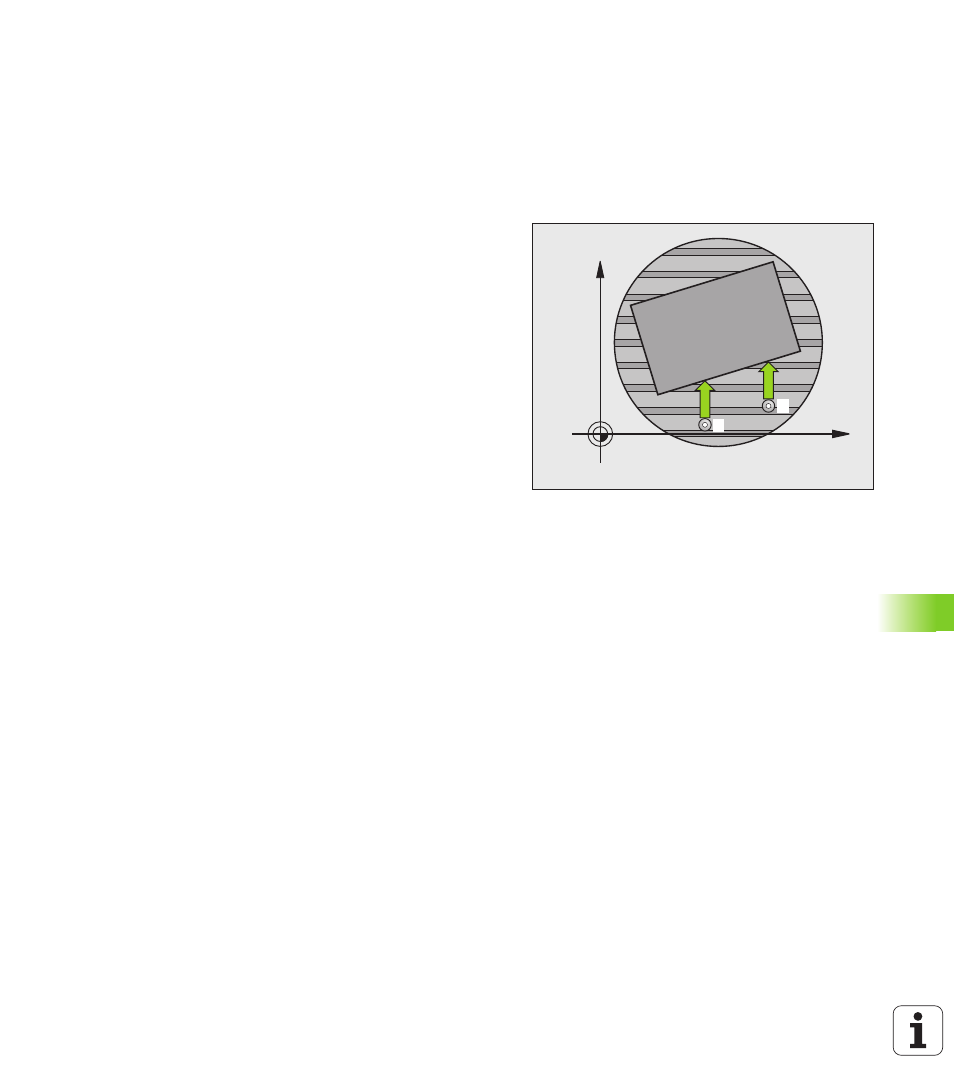

Il ciclo di tastatura 403 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Il TNC
compensa, mediante rotazione dell'asse A, B o C, la rilevata posizione
obliqua del pezzo. Per questo il pezzo può essere serrato secondo le
esigenze sulla tavola rotante.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul punto da tastare programmato 1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza e sposta l'asse
rotativo definito nel ciclo per il valore calcolato. Come opzione, si
può azzerare l'indicazione dopo l'allineamento
X
Y
1
2
