398 Cicli di tastatura: rilevamento automatico delle origini
15.1
1 ORIGINE SU A
SSE TS (ciclo 41
7,
DIN/ISO:
G41
7) Parametri ciclo
 1º PUNTO MIS. 1º ASSE
Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
 1º PUNTO MIS. 3º ASSE
Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
 DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 NUMERO ORIGINE NELLA TABELLA Q305: indicare il
numero nella tabella origini/tabella Preset nel quale il
TNC deve memorizzare la coordinata. Programmando
Q305=0, il TNC imposta la visualizzazione
automaticamente in modo tale che la nuova origine si
trovi sulla superficie tastata. Campo di immissione da
0 a 2999
 NUOVA ORIGINE ASSE TASTATORE Q333 (in valore
assoluto): coordinata nell'asse del tastatore sulla
quale il TNC deve impostare l'origine. Impostazione di
base = 0. Campo di immissione da -99999,9999 a
99999,9999
 TRASF.VALORE MISURA (0,1)
Q303: definire se l'origine
determinata deve essere memorizzata nella tabella
origini o nella tabella Preset:
-1 : non utilizzare! Viene inserito dal TNC quando
vengono immessi programmi vecchi (vedere
"Memorizzazione dell'origine calcolata" a pagina 360)
0 : registrazione dell'origine calcolata nella tabella
origini attiva. Il sistema di riferimento è il sistema di
coordinate del pezzo attivo
1 : registrazione dell'origine calcolata nella tabella
Preset. Il sistema di riferimento è il sistema di
coordinate di macchina (sistema REF)
Esempio: blocchi NC
5 TCH PROBE 417 ORIGINE NELL'ASSE TS
Q263=+25 ;1º PUNTO 1º ASSE
Q264=+25 ;1º PUNTO 2º ASSE
Q294=+25 ;1° PUNTO 3° ASSE
Q320=0 ;DISTANZA SICUREZZA
Q260=+50 ;ALTEZZA DI SICUREZZA
Q305=0 ;N. SU TABELLA
Q333=+0 ;ORIGINE
Q303=+1 ;TRASF.VALORE MISURA

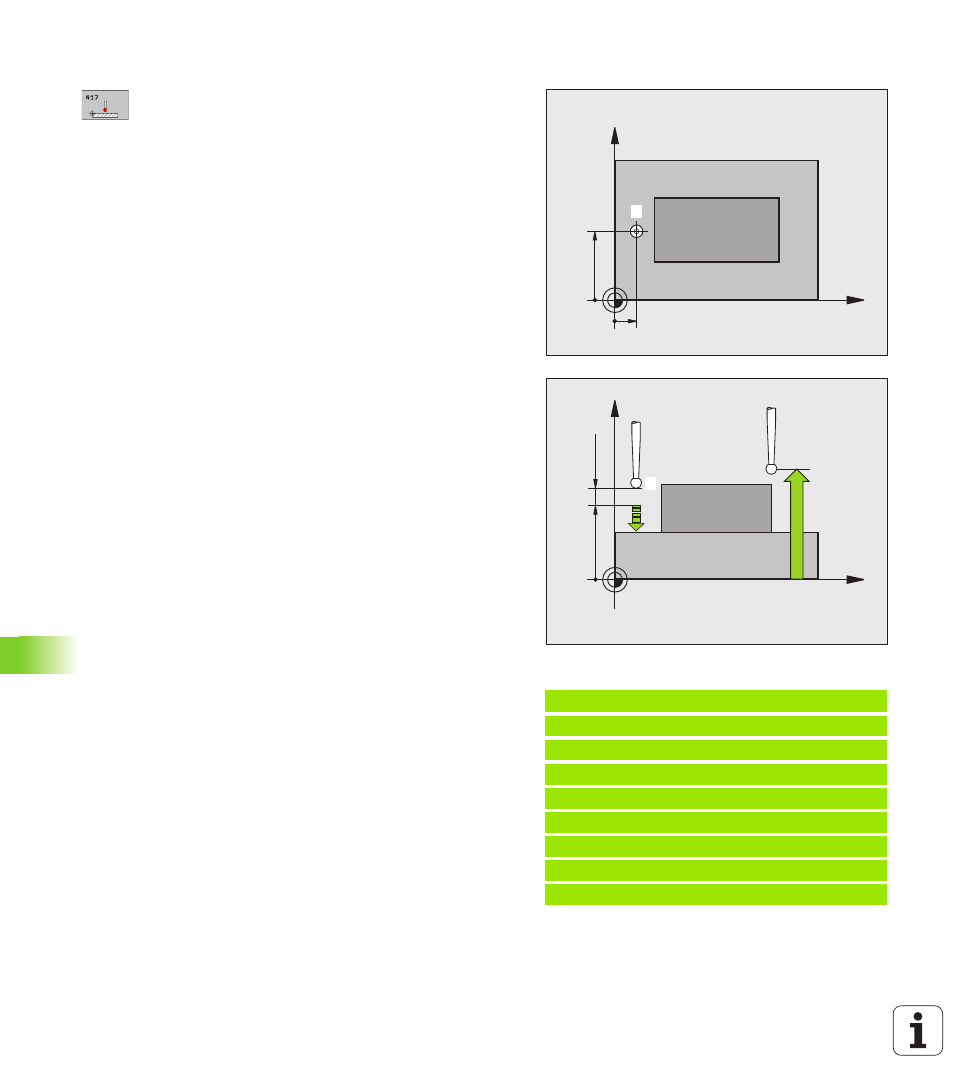

X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
