HEIDENHAIN iTNC 530 451
16.12
MISURAZIONE
CER
C
HIO
DI
FORI
(ciclo
430,
DIN/ISO:
G430)

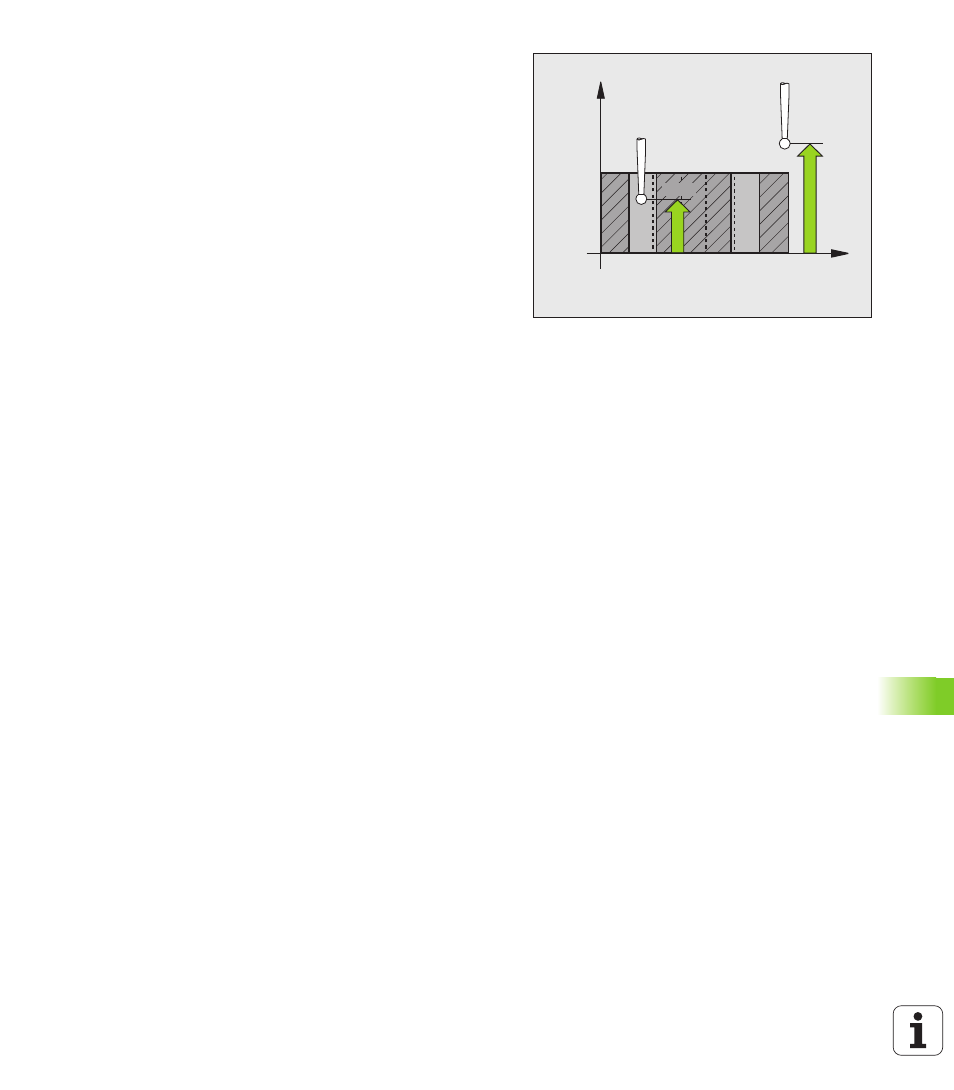

 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 LIMITE MASSIMO
Q288: diametro massimo ammesso
del cerchio di fori. Campo di immissione da 0 a
99999,9999
 LIMITE MINIMO
Q289: diametro minimo ammesso del
cerchio di fori. Campo di immissione da 0 a
99999,9999
 TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
 TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
X
Z
Q260
Q261
