338 Cicli di tastatura: definizione automatica delle posizioni oblique del pezzo
14.2
R
O
TA
ZIONE
BA
SE
(ciclo
40
0,
DIN/ISO:
G40
0)
14.2 ROTAZIONE BASE (ciclo 400,
DIN/ISO: G400)
Esecuzione del ciclo

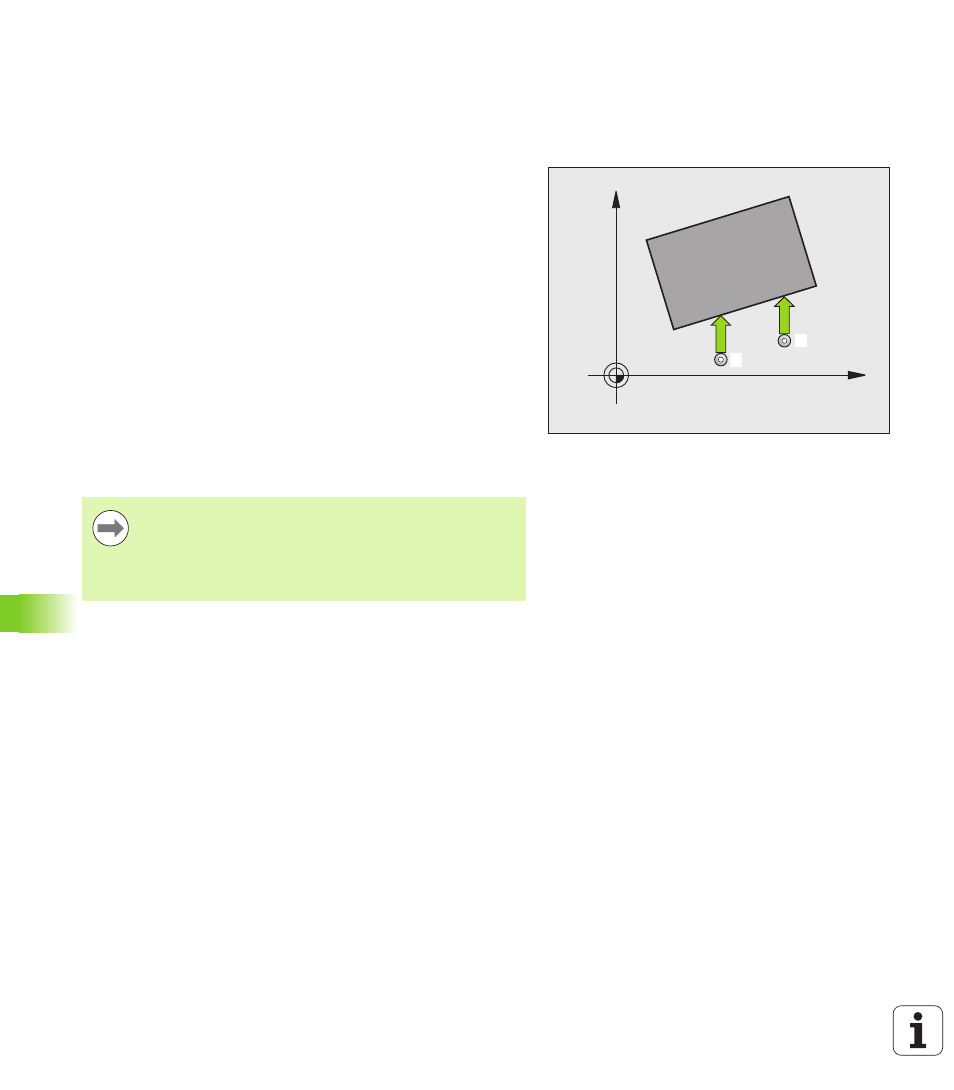

Il ciclo di tastatura 400 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Con la
funzione Rotazione base il TNC compensa il valore misurato.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul punto da tastare programmato 1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza ed effettua la
rotazione base calcolata
Per la programmazione
X
Y
1
2
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva all'inizio
del ciclo.
