HEIDENHAIN iTNC 530 295
11
.8
FA
T
TORE
SCALA
A
S
SE
(ciclo
26)

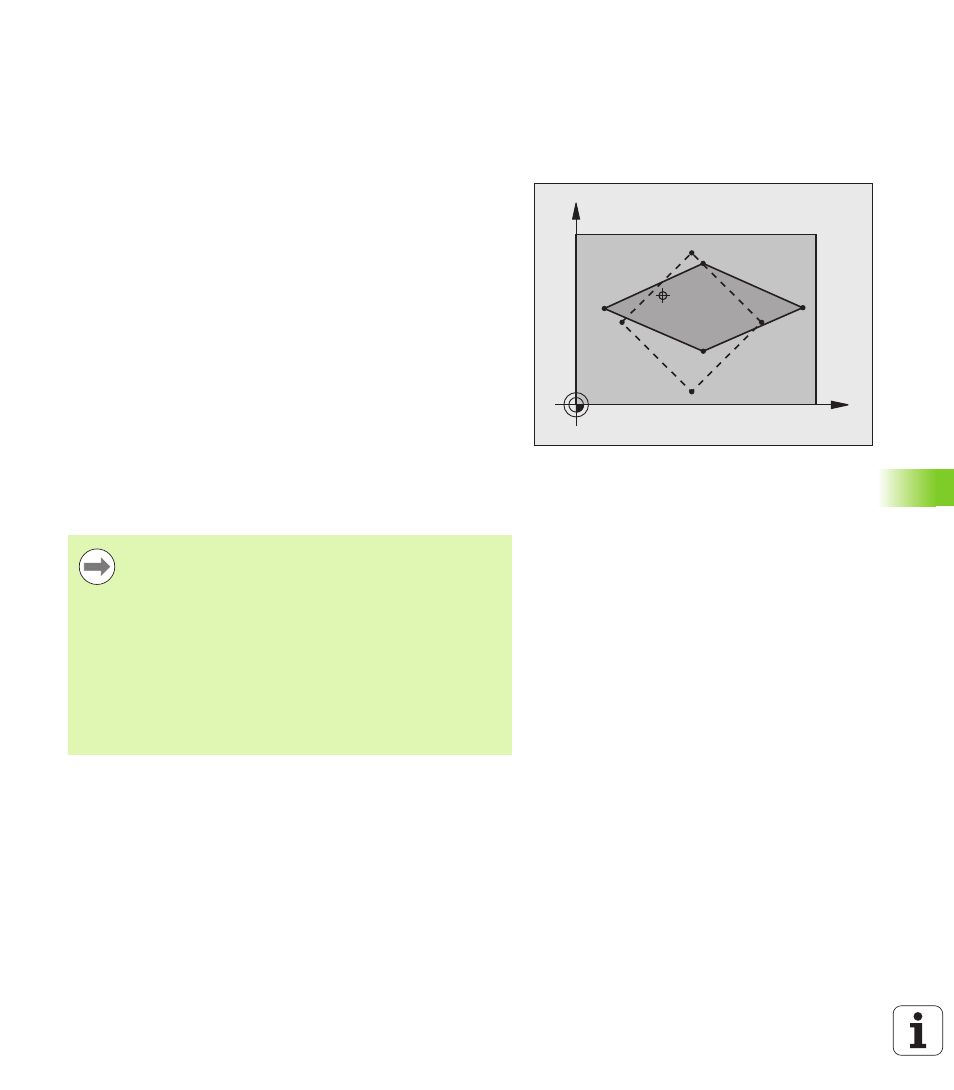

11.8 FATTORE SCALA ASSE
(ciclo 26)
Attivazione
Con il ciclo 26 si può tenere conto di fattori di restringimento e di
maggiorazione specifici per gli assi.
Il FATTORE SCALA è attivo dalla sua definizione nel programma. Esso
è attivo anche nel modo operativo Introduzione manuale dati. Il TNC
visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Annullamento
Riprogrammare il ciclo FATTORE SCALA inserendo il fattore 1 per il
relativo asse.
Per la programmazione
X
Y
CC
Gli assi di coordinate con posizioni per traiettorie circolari
non possono essere allungati o compressi con fattori di
scala differenti.
Per i singoli assi di coordinate è possibile inserire un
fattore di scala individuale.
Inoltre è possibile programmare le coordinate di un centro
valido per tutti i fattori di scala.
Questo permette un allungamento o una compressione
del profilo rispetto al centro, quindi non necessariamente
da e verso l'origine attiva come nel ciclo 11 FATTORE
SCALA.
