HEIDENHAIN iTNC 530 (34049x-08) Cycle programming - Manuale (Pagina 354)

354 Cicli di tastatura: definizione automatica delle posizioni oblique del pezzo
14.7
Allineament
o
della
posizione
obliqua
di
un
pezz
o
tr
amit
e
l'asse
C
(ciclo
405,
DIN/ISO:
G405)

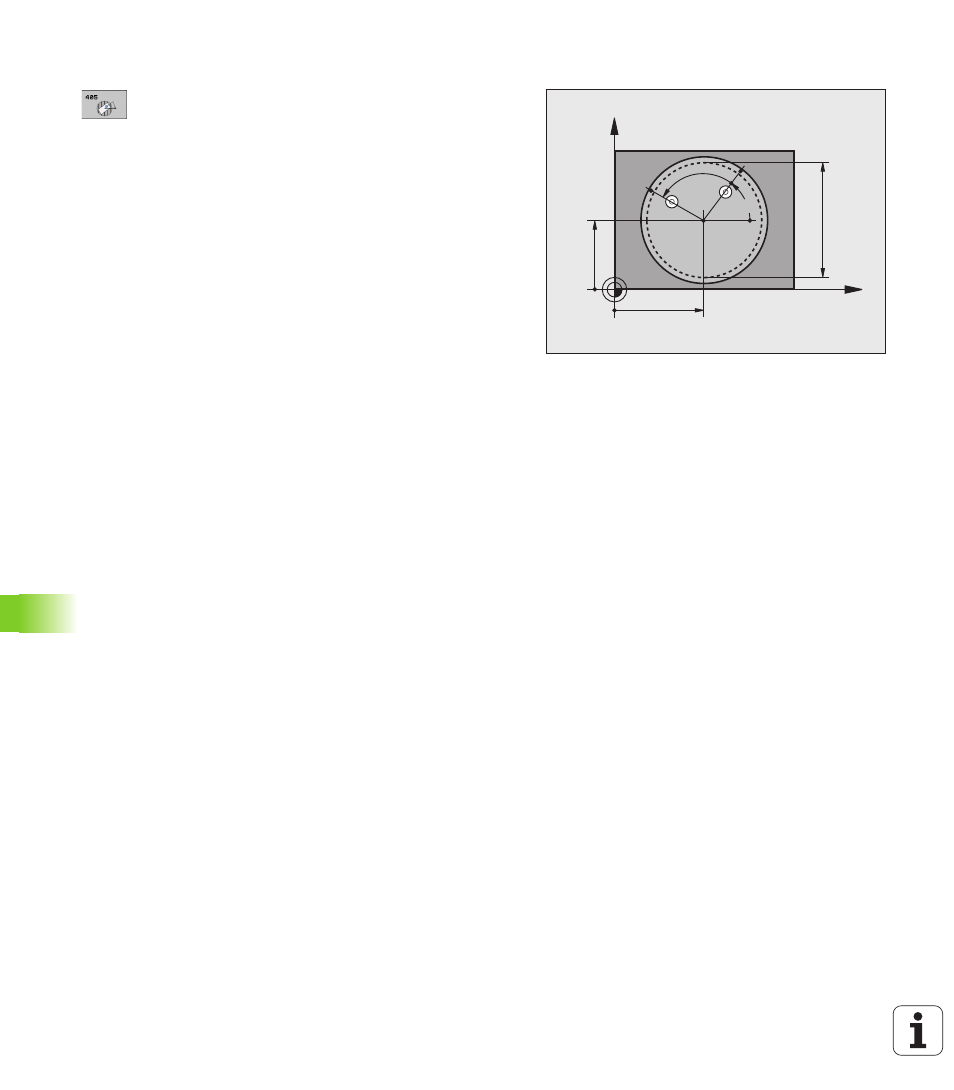

Parametri ciclo
 CENTRO 1º ASSE
Q321 (in valore assoluto): centro del
foro nell'asse principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
 CENTRO 2º ASSE Q322 (in valore assoluto): centro del
foro nell'asse secondario del piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale (angolo che si ottiene dal centro
del foro). Campo di immissione da -99999,9999 a
99999,9999
 DIAMETRO NOMINALE Q262: diametro approssimativo
della tasca circolare (del foro). Introdurre un valore
approssimato per difetto. Campo di immissione da 0
a 99999,9999
 ANGOLO DI PARTENZA
Q245 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare. Campo di immissione da -360,000 a
360,000
 ANGOLO INCREMENTALE
Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario) con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un passo angolare inferiore a 90°.
Campo di immissione da -120,000 a 120,000
X
Y
Q322
Q321
Q262
Q325
Q247
