Parametri ciclo – HEIDENHAIN iTNC 530 (34049x-08) Cycle programming Manuale d'uso
Pagina 149
HEIDENHAIN iTNC 530
149
5.2 T
A
SCA RET
TANGOLARE (ciclo
251, DIN/ISO:
G251)

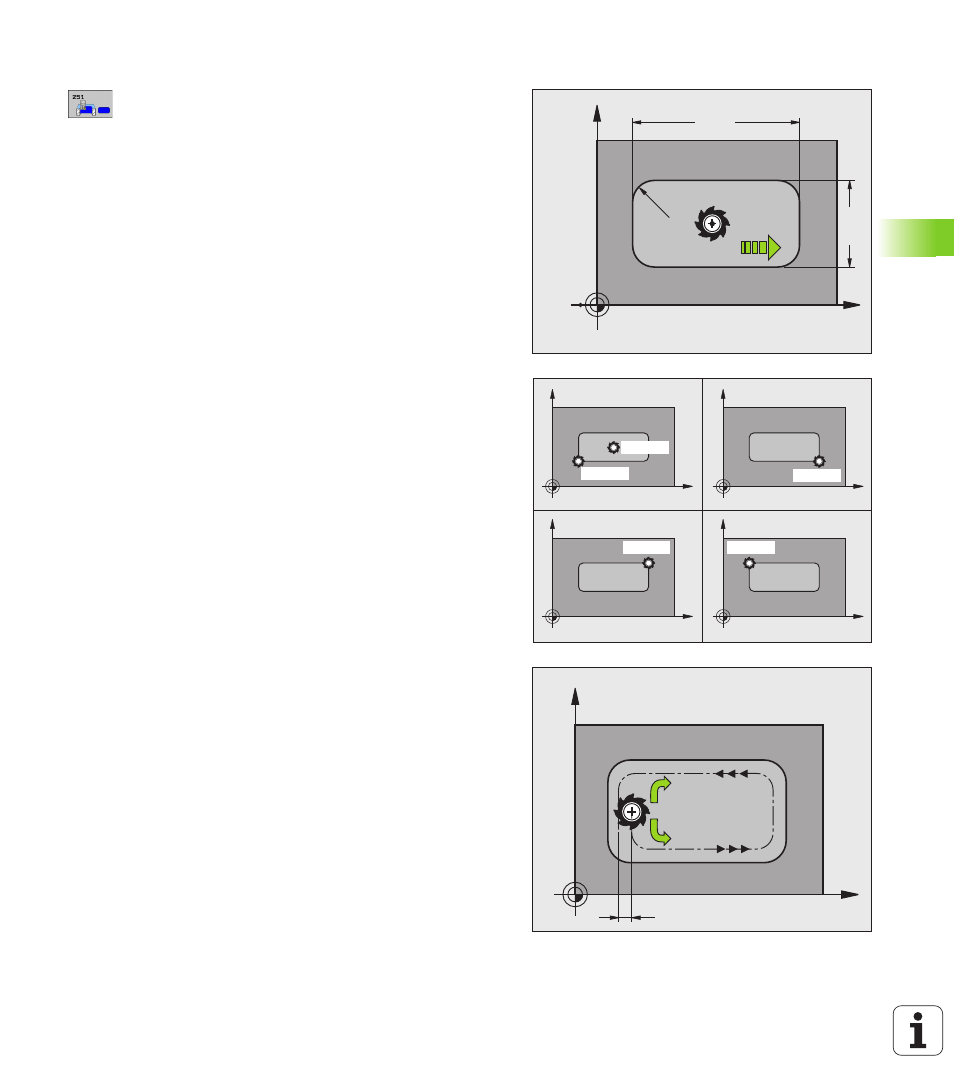

Parametri ciclo
TIPO DI LAVORAZIONE (0/1/2)
Q215: definizione del
tipo di lavorazione:
0
: sgrossatura e finitura
1
: solo sgrossatura
2
: solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
LUNGHEZZA LATO PRIMARIO
Q218 (in valore
incrementale): lunghezza della tasca, parallela all'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
LUNGHEZZA LATO SECONDARIO
Q219 (in valore
incrementale): lunghezza della tasca, parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
RAGGIO DELL'ANGOLO
Q220: raggio dell'angolo della
tasca. Se non inserito uguale a 0 o più piccolo del
raggio dell'utensile attivo, il TNC considera il RAGGIO
DELL'ANGOLO uguale al raggio dell'utensile. In
questi casi il TNC emette un messaggio d'errore.
Campo di immissione da 0 a 99999,9999
QUOTA DI FINITURA LATERALE
Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
ANGOLO DI ROTAZIONE
Q224 (in valore assoluto): angolo
con cui tutta la tasca viene ruotata. Il centro di
rotazione si trova nella posizione in cui si trova
l’utensile al momento della chiamata del ciclo. Campo
di immissione da -360,0000 a 360,0000
POSIZIONE TASCA
Q367: posizione della tasca riferita
alla posizione dell’utensile al momento della chiamata
del ciclo:
0
: posizione utensile = centro tasca
1
: posizione utensile = spigolo inferiore sinistro
2
: posizione utensile = spigolo inferiore destro
3
: posizione utensile = spigolo superiore destro
4
: posizione utensile = spigolo superiore sinistro
AVANZAM. FRESATURA
Q207: velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,999, in alternativa FAUTO,
FU
, FZ
MODO FRESATURA
Q351: tipo della lavorazione di
fresatura con M3:
+1
= concorde
–1
= discorde
in alternativa PREDEF
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= +1
Q351= 1
