342 Cicli di tastatura: definizione automatica delle posizioni oblique del pezzo
14.3
R
O
TA
ZIONE
BA
SE
su
due
fo
ri
(ciclo
40
1,
DIN/ISO:
G40
1) Parametri ciclo
 1º FORO: CENTRO 1º ASSE
Q268 (in valore assoluto):
centro del primo foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
 1º FORO: CENTRO 2º ASSE Q269 (in valore assoluto):
centro del primo foro nell'asse secondario del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
 2º FORO: CENTRO 1º ASSE
Q270 (in valore assoluto):
centro del secondo foro nell'asse principale del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
 2º FORO: CENTRO 2º ASSE
Q271 (in valore assoluto):
centro del secondo foro nell'asse secondario del
piano di lavoro. Campo di immissione da -99999,9999
a 99999,9999
 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 VALORE PRESET PER ROTAZ. BASE Q307 (in valore
assoluto): se la posizione obliqua da misurare non
deve essere riferita all'asse principale, ma ad una
retta qualsiasi, introdurre l'angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l'angolo
della retta di riferimento. Campo di immissione da
-360,000 a 360,000

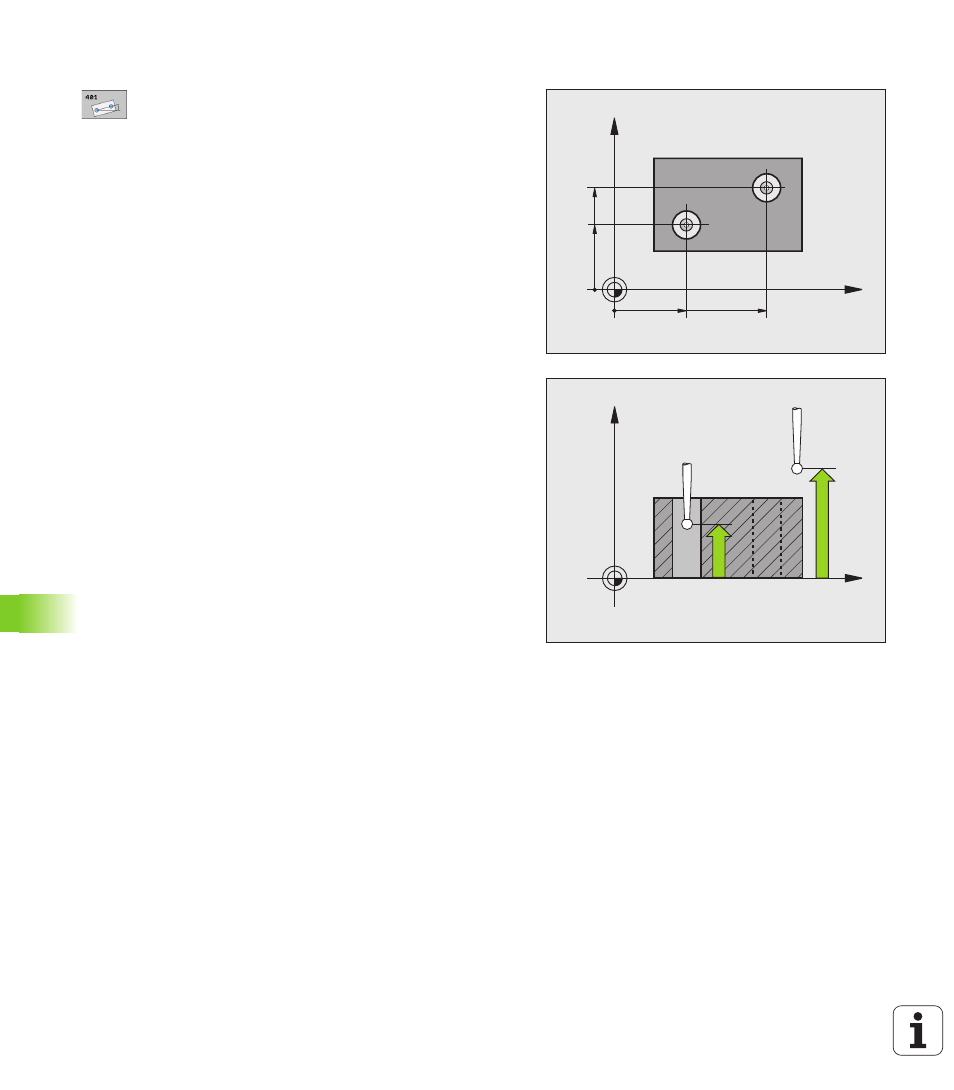

X
Y
Q271
Q269
Q268 Q270
X
Z
Q261
Q260
