378 Cicli di tastatura: rilevamento automatico delle origini
15.6
ORIGINE
SU
CER
C
HIO
IN
TERNO (ciclo 412, DIN/ISO:
G412)
 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 SPOSTARSI A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
 NUMERO ORIGINE NELLA TABELLA
Q305: indicare il
numero della tabella origini/tabella Preset nella quale
il TNC deve memorizzare le coordinate del centro
della tasca. Programmando Q305=0, il TNC imposta
l'origine automaticamente al centro della tasca.
Campo di immissione da 0 a 2999
 NUOVA ORIGINE ASSE PRINCIPALE
Q331 (in valore
assoluto): coordinata nell'asse principale sulla quale il
TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
 NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario sulla quale
il TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
 TRASF.VALORE MISURA (0,1) Q303: definire se l'origine
determinata deve essere memorizzata nella tabella
origini o nella tabella Preset:
-1 : non utilizzare! Viene inserito dal TNC quando
vengono immessi programmi vecchi (vedere
"Memorizzazione dell'origine calcolata" a pagina 360)
0 : registrazione dell'origine calcolata nella tabella
origini attiva. Il sistema di riferimento è il sistema di
coordinate del pezzo attivo
1 : registrazione dell'origine calcolata nella tabella
Preset. Il sistema di riferimento è il sistema di
coordinate di macchina (sistema REF)

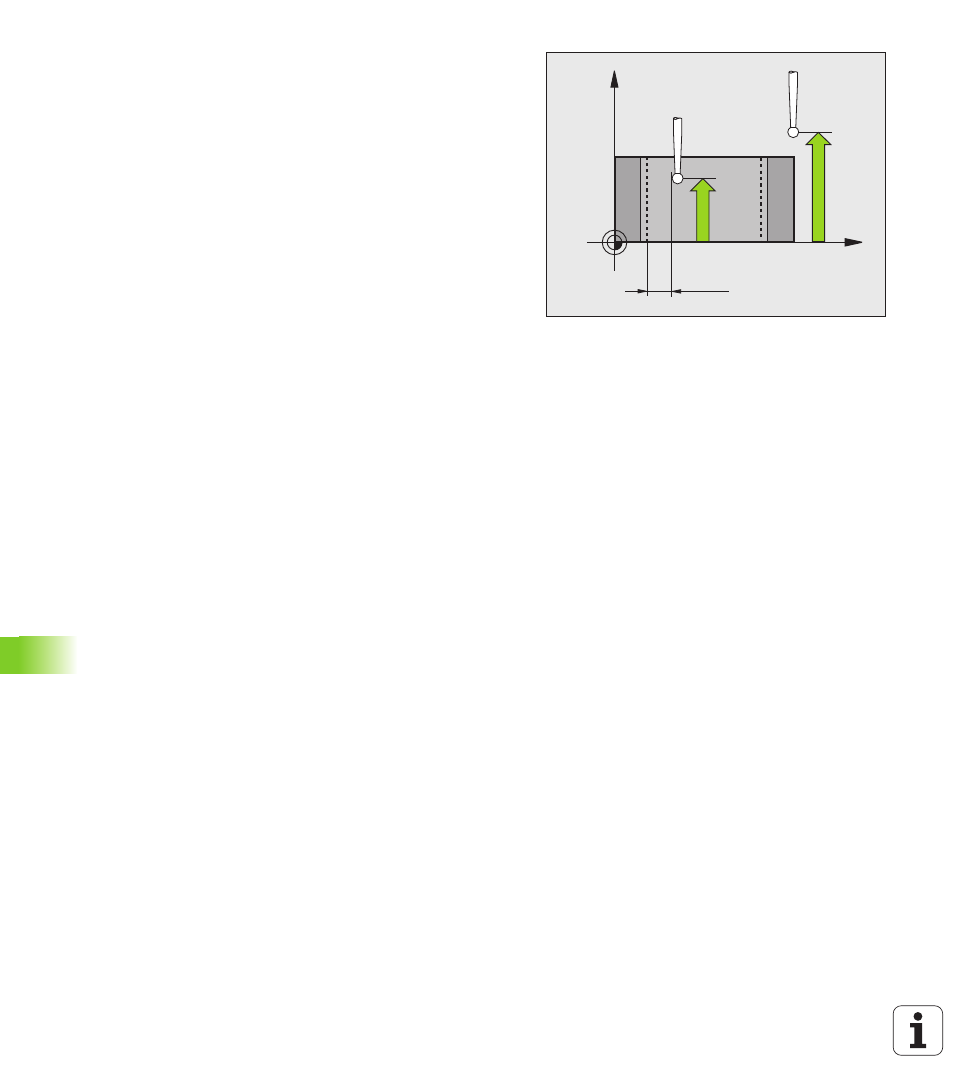

X
Z
Q261
Q260
MP6140
+
Q320
