288 Cicli: conversioni di coordinate
11
.4
IMPOS
TAZIONE
ZER
O
PEZZO
(ciclo
247
, DIN/ISO:
G247)

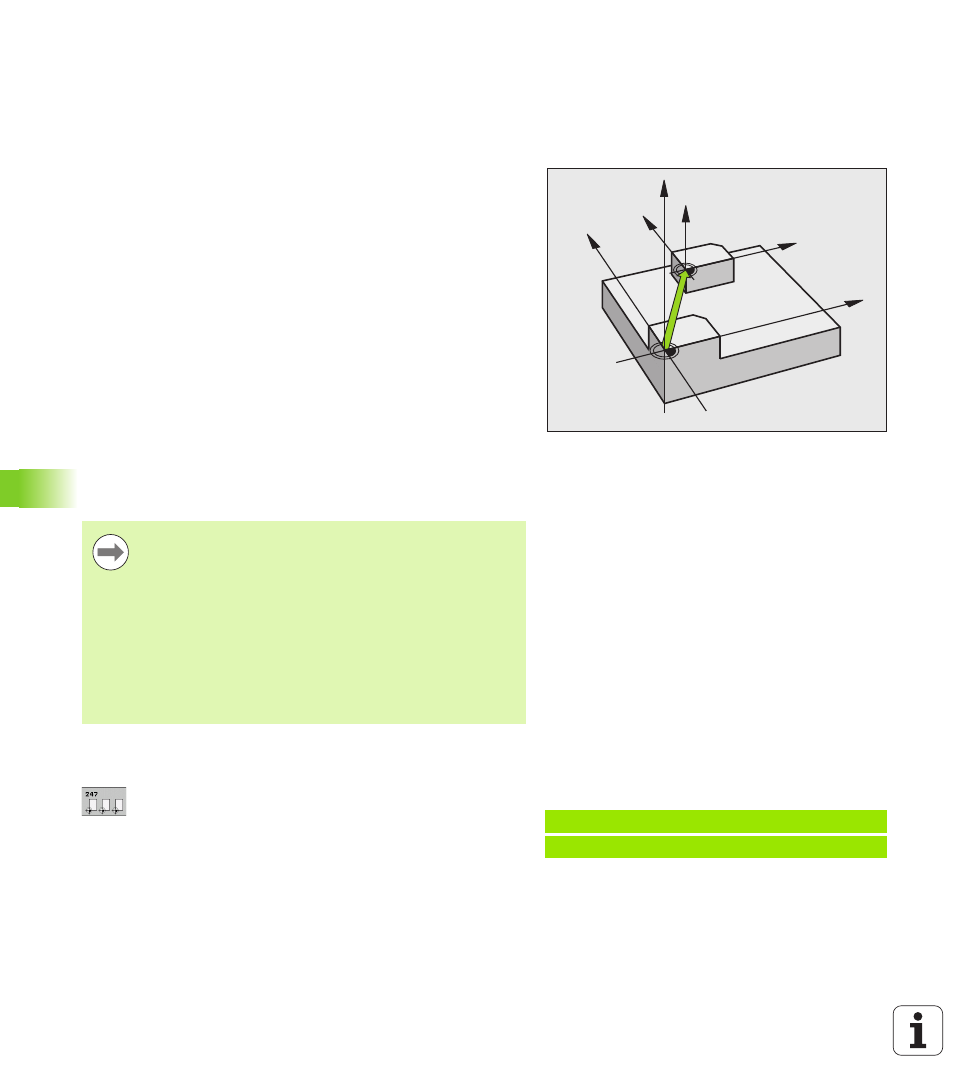

11.4 IMPOSTAZIONE ZERO PEZZO
(ciclo 247, DIN/ISO: G247)
Attivazione
Con il ciclo IMPOSTAZIONE ZERO PEZZO è possibile attivare come
nuova origine un'origine definita nella tabella Preset.
Dopo una definizione del ciclo IMPOSTAZIONE ZERO PEZZO, tutte le
immissioni di coordinate e gli spostamenti dell'origine (assoluti ed
incrementali) saranno riferiti al nuovo Preset.
Visualizzazione di stato
Nella visualizzazione di stato il TNC indica il numero Preset attivo dopo
il simbolo di origine.
Per la programmazione
Parametri ciclo
 Numero per origine?
: introdurre il numero dell'origine
nella tabella Preset che deve essere attivata. Campo
di immissione da 0 a 65535
Z
Z
X
X
Y
Y
Quando si attiva un'origine dalla tabella Preset, il TNC
resetta tutte le conversioni di coordinate attive.
Il TNC imposta il Preset soltanto negli assi che sono
definiti con valori nella tabella Preset. L’origine di assi
contrassegnati con - rimane inalterata.
Attivando il numero Preset 0 (riga 0), si attiva l’origine che
è stata impostata per ultima in un modo operativo
manuale.
Nel modo operativo Prova programma, il ciclo 247 non è
attivo.
Esempio: blocchi NC
13 CYCL DEF 247 DEF. ZERO PEZZO
Q339=4 ;NUMERO ORIGINE
