306 Cicli: conversioni di coordinate
11
.1
0
Esempi
di
pr
ogr
ammazione
11.10 Esempi di programmazione

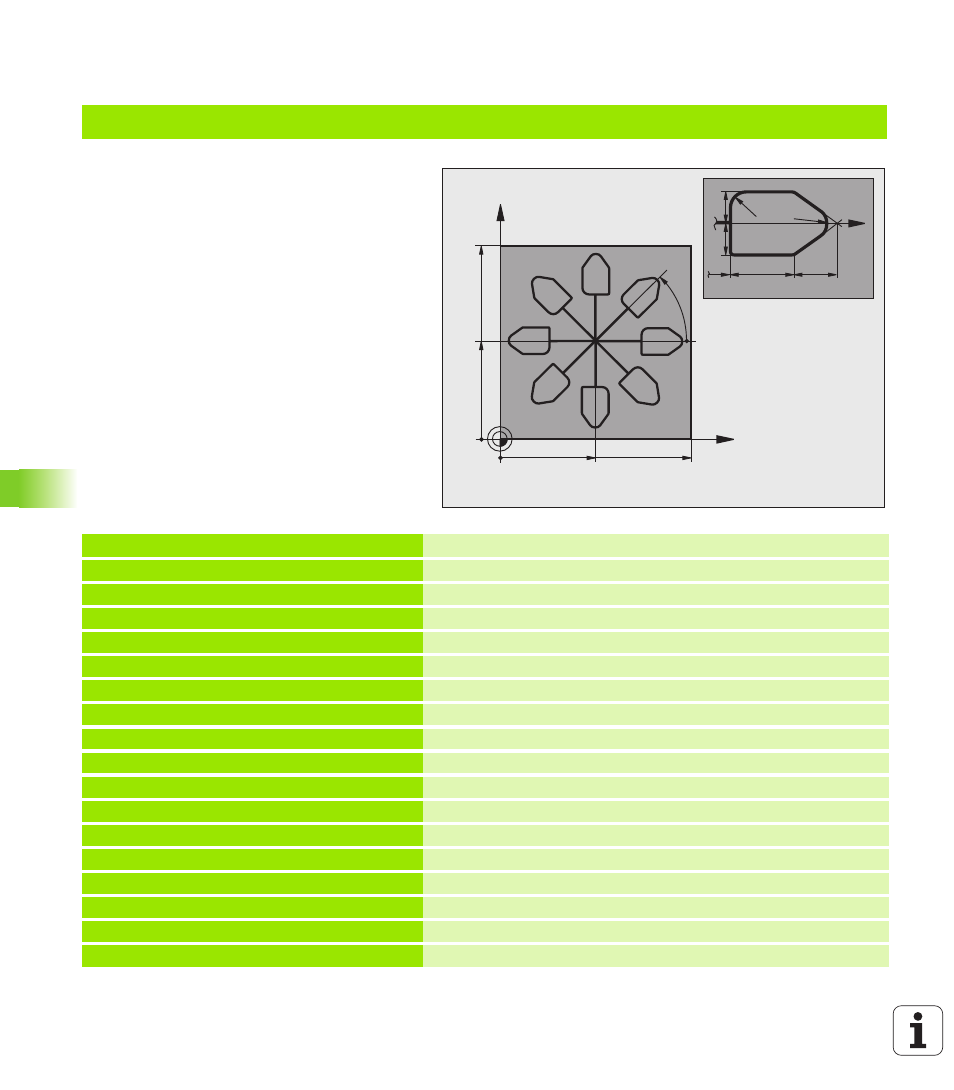

Esempio: cicli per la conversione delle coordinate
Esecuzione del programma
 Conversione delle coordinate nel programma
principale
 Lavorazione nel sottoprogramma
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1 Definizione utensile
4 TOOL CALL 1 Z S4500
Chiamata utensile
5 L Z+250 R0 FMAX
Disimpegno utensile
6 CYCL DEF 7.0 PUNTO ZERO
Traslazione dell'origine al centro
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1
Chiamata lavorazione di fresatura
10 LBL 10
Impostazione label per la ripetizione di blocchi di programma
11 CYCL DEF 10.0 ROTAZIONE
Rotazione di 45°, valore incrementale
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1
Chiamata lavorazione di fresatura
14 CALL LBL 10 REP 6/6
Salto di ritorno al LBL 10; in totale 6 volte
15 CYCL DEF 10.0 ROTAZIONE
Annullamento della rotazione
16 CYCL DEF 10.1 ROT+0
17 TRANS DATUM RESET Annullamento dello spostamento origine
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
