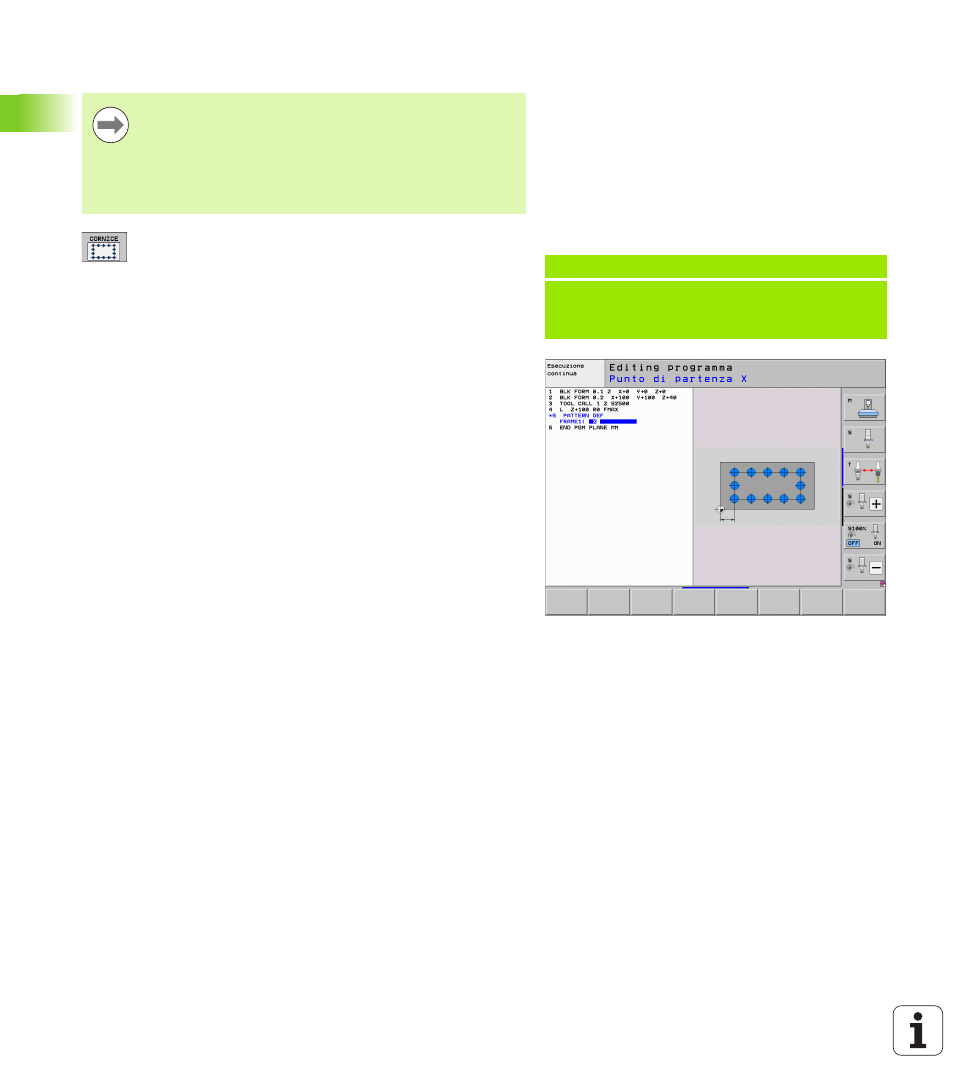

Definizione di cornice singola
 Punto di partenza X (in valore assoluto): coordinata
del punto di partenza della cornice nell'asse X
 Punto di partenza Y
(in valore assoluto): coordinata
del punto di partenza della cornice nell'asse Y
 Distanza posizioni lavorazione X (in valore
incrementale)
: distanza tra le posizioni di lavorazione
in direzione-X. Il valore può essere inserito con segno
positivo o negativo
 Distanza posizioni lavorazione Y (in valore
incrementale) : distanza tra le posizioni di lavorazione
in direzione-Y. Il valore può essere inserito con segno
positivo o negativo
 Numero colonne : numero totale di colonne della
sagoma
 Numero righe
: numero totale di righe della sagoma
 Rotazione di tutta la sagoma (in valore
assoluto)
: angolo di rotazione con cui tutta la sagoma
viene ruotata intorno al punto di partenza inserito.
Asse di riferimento: asse principale del piano di lavoro
attivo (per es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
 Rotazione asse principale : angolo di rotazione con
cui esclusivamente l'asse principale del piano di
lavoro viene distorto rispetto al punto di partenza
inserito. Il valore può essere inserito con segno
positivo o negativo.
 Rotazione asse secondario : angolo di rotazione con
cui esclusivamente l'asse secondario del piano di
lavoro viene distorto rispetto al punto di partenza
inserito. Il valore può essere inserito con segno
positivo o negativo.
 Coordinata superficie del pezzo
(in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Se si definisce una Superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
I parametri Rotazione asse principale e Rotazione asse
secondario
agiscono in modo additivo rispetto a una
Rotazione di tutta la sagoma già eseguita.
Esempio: blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
