316 Cicli: funzioni speciali
12.5
TO
LLERANZA
(ciclo
32,
DIN/ISO:
G62)

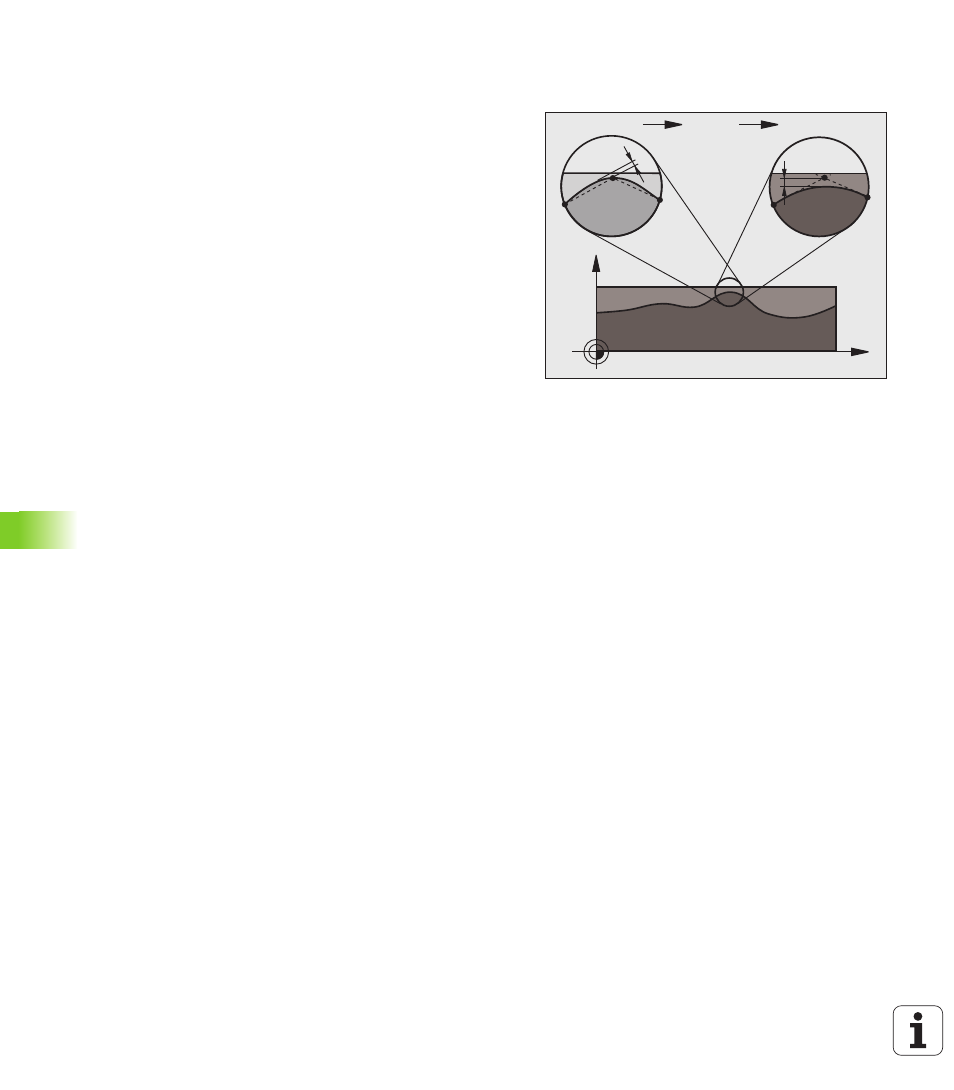

Effetti sulla definizione geometrica nel sistema
CAM
Il fattore che influisce maggiormente nella generazione esterna del
programma NC è l’errore di corda S che può essere definito nel
sistema CAM. Attraverso l’errore di corda viene definita la massima
distanza tra i punti del programma NC generato mediante un
postprocessore (PP). Se l’errore di corda è uguale o minore del valore
di tolleranza scelto nel ciclo 32 T, il TNC può lisciare i punti del profilo,
se l’avanzamento programmato non viene limitato da speciali
impostazioni della macchina.
La lisciatura ottimale del profilo si ottiene quando il valore di tolleranza
viene scelto nel ciclo 32 tra 1,1 e 2 volte l’errore di corda definito nel
CAM.
X
Z
T
S
CAM TNC PP
