450 Cicli di tastatura: controllo automatico dei pezzi
16.12

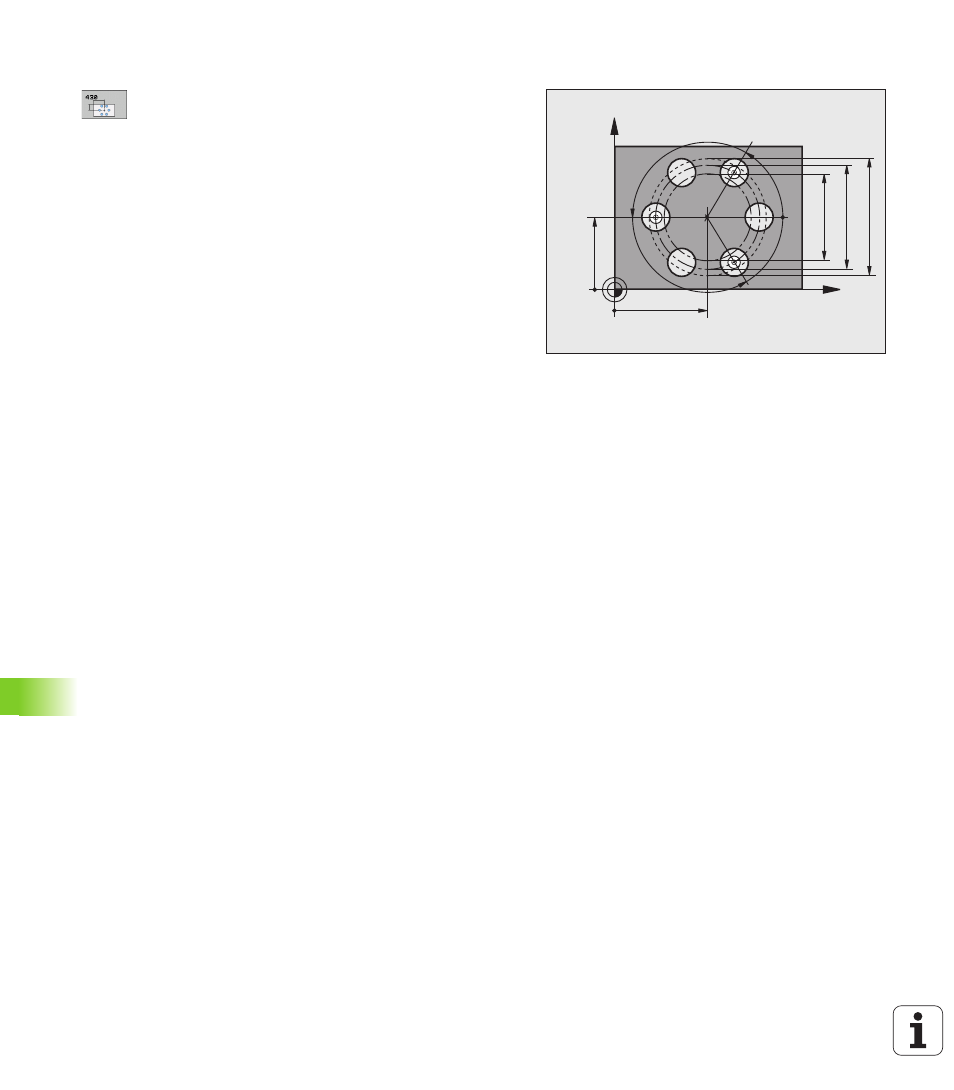

MISURAZIONE
CER
C
HIO
DI
FORI
(ciclo
430,
DIN/ISO:
G430)
Parametri ciclo
 CENTRO 1º ASSE
Q273 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse principale
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 CENTRO 2º ASSE Q274 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 DIAMETRO NOMINALE
Q262: inserire il diametro del
cerchio di fori. Campo di immissione da 0 a
99999,9999
 ANGOLO 1ª FORATURA
Q291 (in valore assoluto): angolo
in coordinate polari del centro del primo foro nel piano
di lavoro. Campo di immissione da -360,0000 a
360,0000
 ANGOLO 2ª FORATURA
Q292 (in valore assoluto): angolo
in coordinate polari del centro del secondo foro nel
piano di lavoro. Campo di immissione da -360,0000 a
360,0000
 ANGOLO 3ª FORATURA Q293 (in valore assoluto): angolo
in coordinate polari del centro del terzo foro nel piano
di lavoro. Campo di immissione da -360,0000 a
360,0000
X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
