Cicli di lavorazione: maschiatura / fresatura filetto
4.8 FRESA
T
URA DI FILET
T
I D
A
L PIENO (ciclo 264, DIN/ISO:
G264)

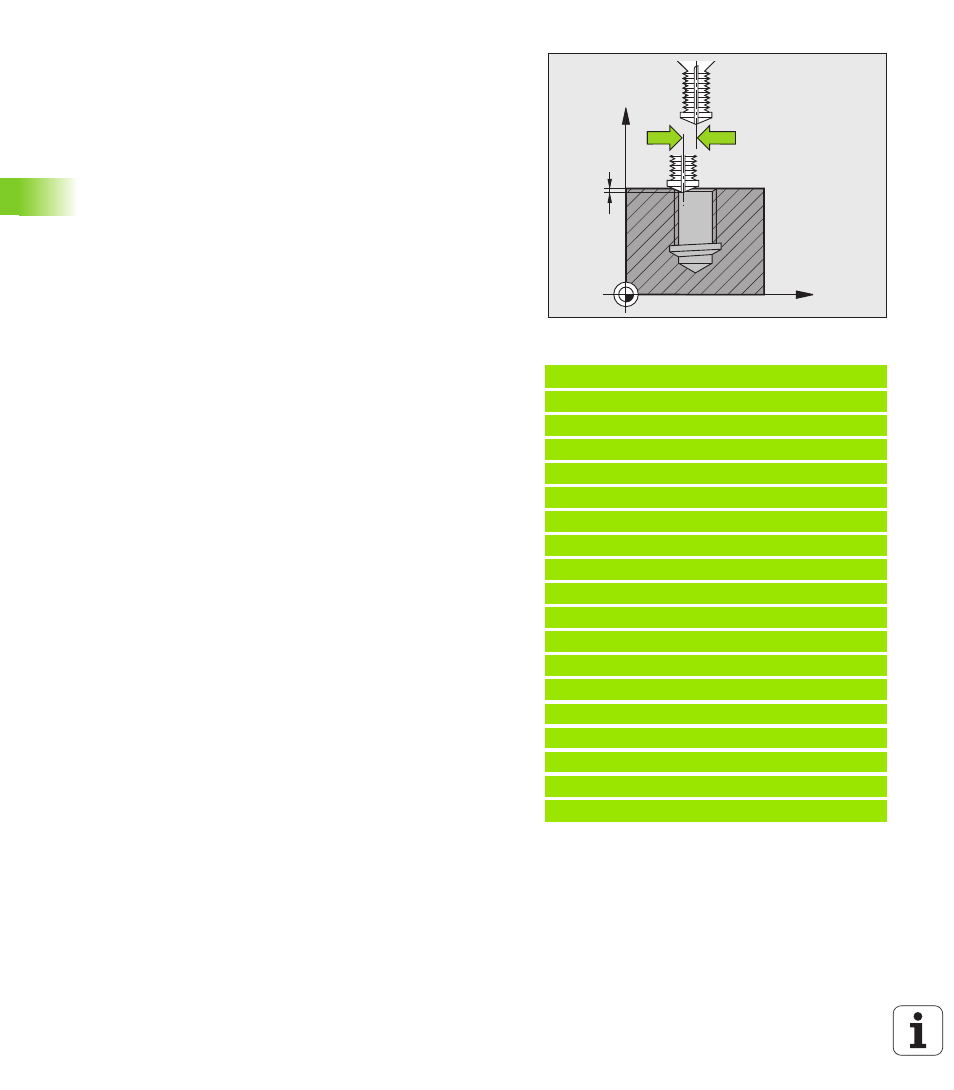

PROFONDITA' FRONTALE
Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso. Campo
di immissione da -99999,9999 a 99999,9999
ECCENTRICITA' PER SMUSSO FRONTALE
Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro. Campo di
immissione da 0 a 99999,9999
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
2ª distanza DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO
AVANZAMENTO AVVICINAMENTO
Q512: velocità di
spostamento dell'utensile nell'entrata nel filetto in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO
Esempio: blocchi NC
25 CYCL DEF 264 FRES. FIL. DAL PIENO
Q335=10
;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-16
;PROFONDITÀ FILETTO
Q356=-20
;PROFONDITÀ FORO
Q253=750
;AVANZ. PRE-POSIZIONAM.
Q351=+1
;MODO FRESATURA
Q202=5
;PROF. INCREMENTO
Q258=0.2
;DIST.PREARRESTO SUP.
Q257=5
;PROF. ROTT. TRUCIOLO
Q256=0.2
;RITIRO ROTT. TRUCIOLO
Q358=+0
;PROF. FRONT.
Q359=+0
;ECCENTR. SVASATURA
Q200=2
;DISTANZA SICUREZZA
Q203=+30
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q206=150
;AVANZ. INCREMENTO
Q207=500
;AVANZAM. FRESATURA
Q512=50
;AVANZ. AVVICINAM.
X
Z
Q359
Q359
Q358
