150 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.2 T
A
SCA RET
TANGOLARE (ciclo
251, DIN/ISO:
G251)
 PROFONDITÀ

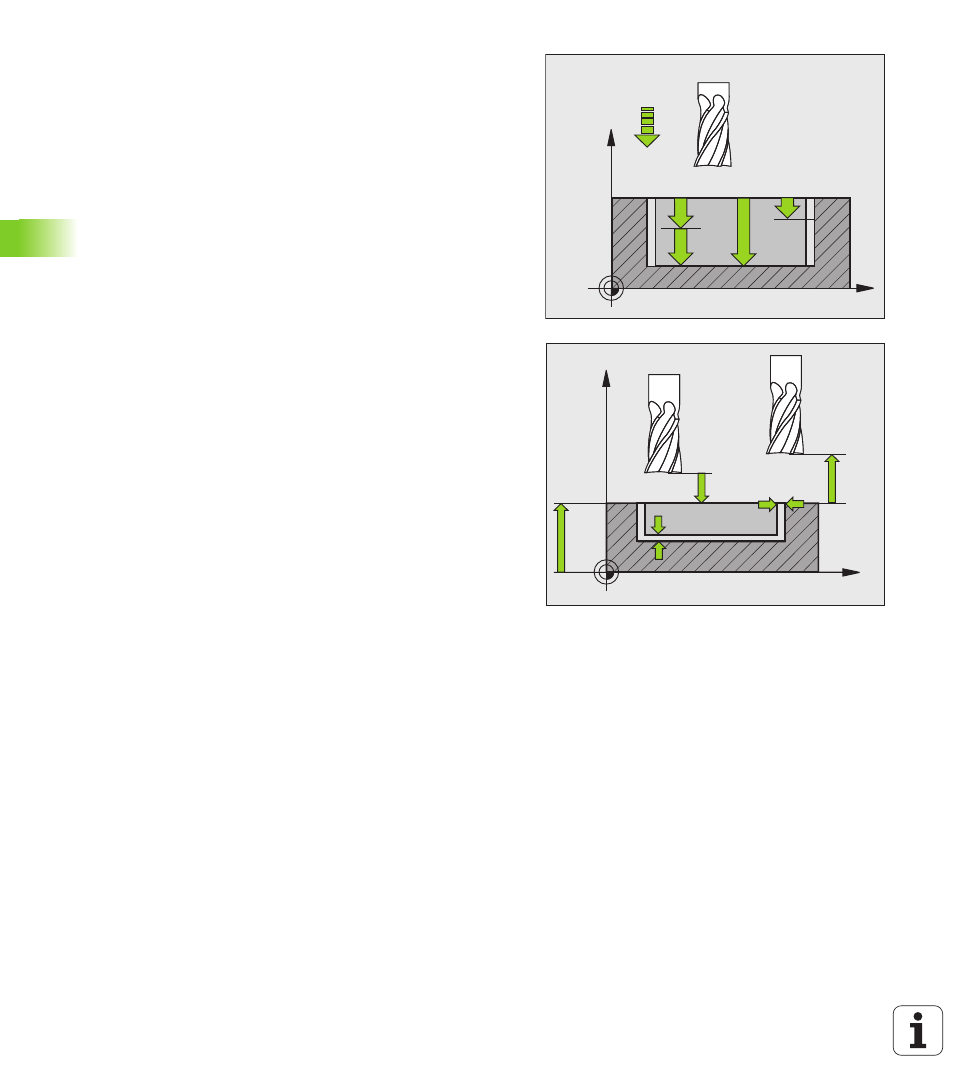

Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo della tasca. Campo di
immissione da -99999,9999 a 99999,9999
 PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell'utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
 SOVRAMETALLO PROFONDITÀ
Q369 (in valore
incrementale): sovrametallo di finitura per la
profondità. Campo di immissione da 0 a 99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FAUTO, FU, FZ
 INCREMENTO PER FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
nell'asse del mandrino in finitura. Q338=0: finitura in
una sola passata. Campo di immissione da 0 a
99999,9999
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
