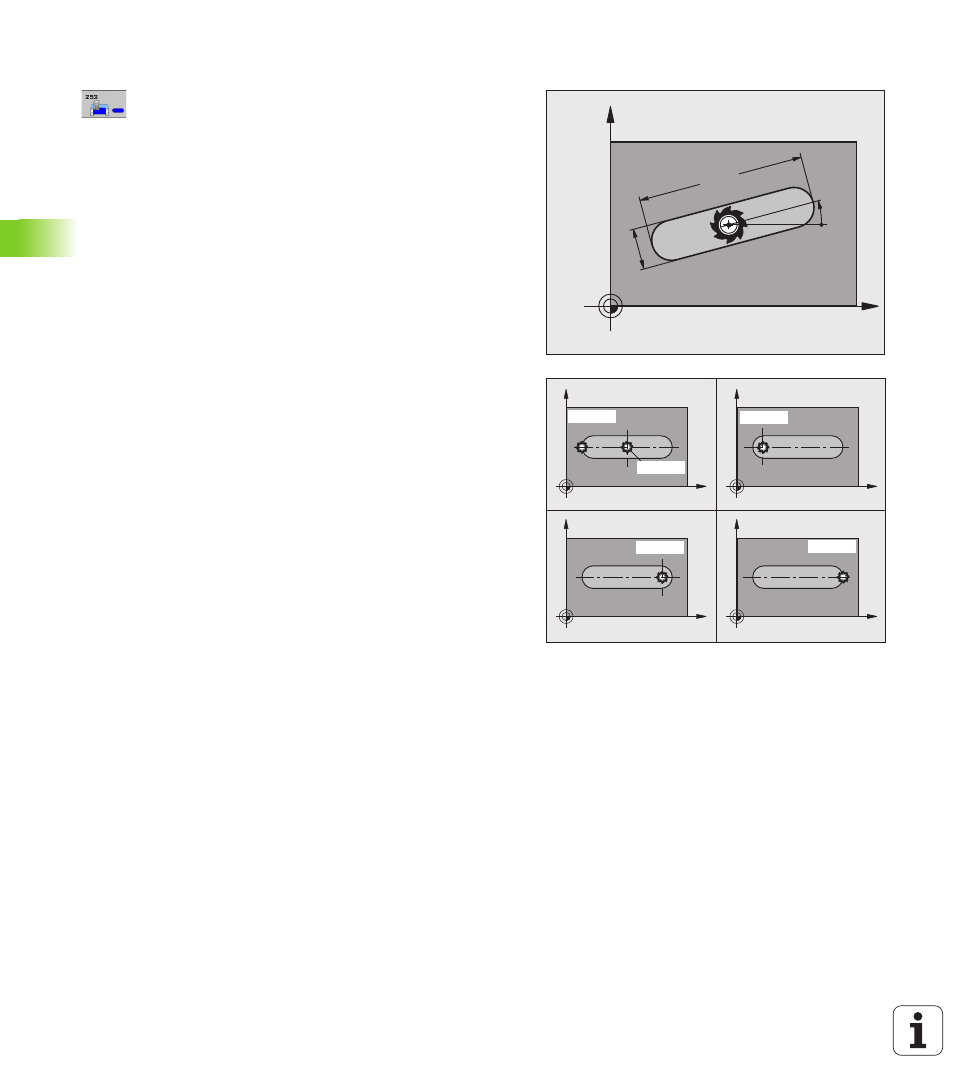

158 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.4 FRESA
T
URA DI SCANALA
TURE (ciclo 253, DIN/ISO:
G253)
Parametri ciclo
 TIPO DI LAVORAZIONE (0/1/2)
Q215: definizione del
tipo di lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
 LUNGHEZZA SCANALATURA Q218 (valore parallelo all'asse
principale del piano di lavoro): inserire il lato più lungo
della scanalatura. Campo di immissione da 0 a
99999,9999
 LARGHEZZA SCANALATURA Q219 (valore parallelo all'asse
secondario del piano di lavoro): se la larghezza della
scanalatura è uguale al diametro dell'utensile, il TNC
esegue solo la sgrossatura (fresatura di asole).
Larghezza massima della scanalatura durante la
sgrossatura: doppio del diametro dell'utensile.
Campo di immissione da 0 a 99999,9999
 QUOTA DI FINITURA LATERALE
Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro
 ANGOLO DI ROTAZIONE
Q374 (in valore assoluto): angolo
con cui tutta la scanalatura viene ruotata. Il centro di
rotazione si trova nella posizione in cui si trova
l’utensile al momento della chiamata del ciclo. Campo
di immissione da -360,000 a 360,000
 POSIZ. SCANALATURA (0/1/2/3/4)
Q367: posizione
della scanalatura riferita alla posizione dell’utensile al
momento della chiamata del ciclo:
0 : posizione utensile = centro scanalatura
1 : posizione utensile = estremità sinistra della
scanalatura
2 : posizione utensile = centro della scanalatura
circolare sinistra
3 : posizione utensile = centro della scanalatura
circolare destra
4 : posizione utensile = estremità destra della
scanalatura
 AVANZAM. FRESATURA
Q207: velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,999, in alternativa FAUTO,
FU
, FZ
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
in alternativa PREDEF
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
