HEIDENHAIN iTNC 530 403
15.13
ORIGINE
SU
A
SSE
SINGOL
O
(ciclo
41
9,
DIN/ISO:
G41
9)

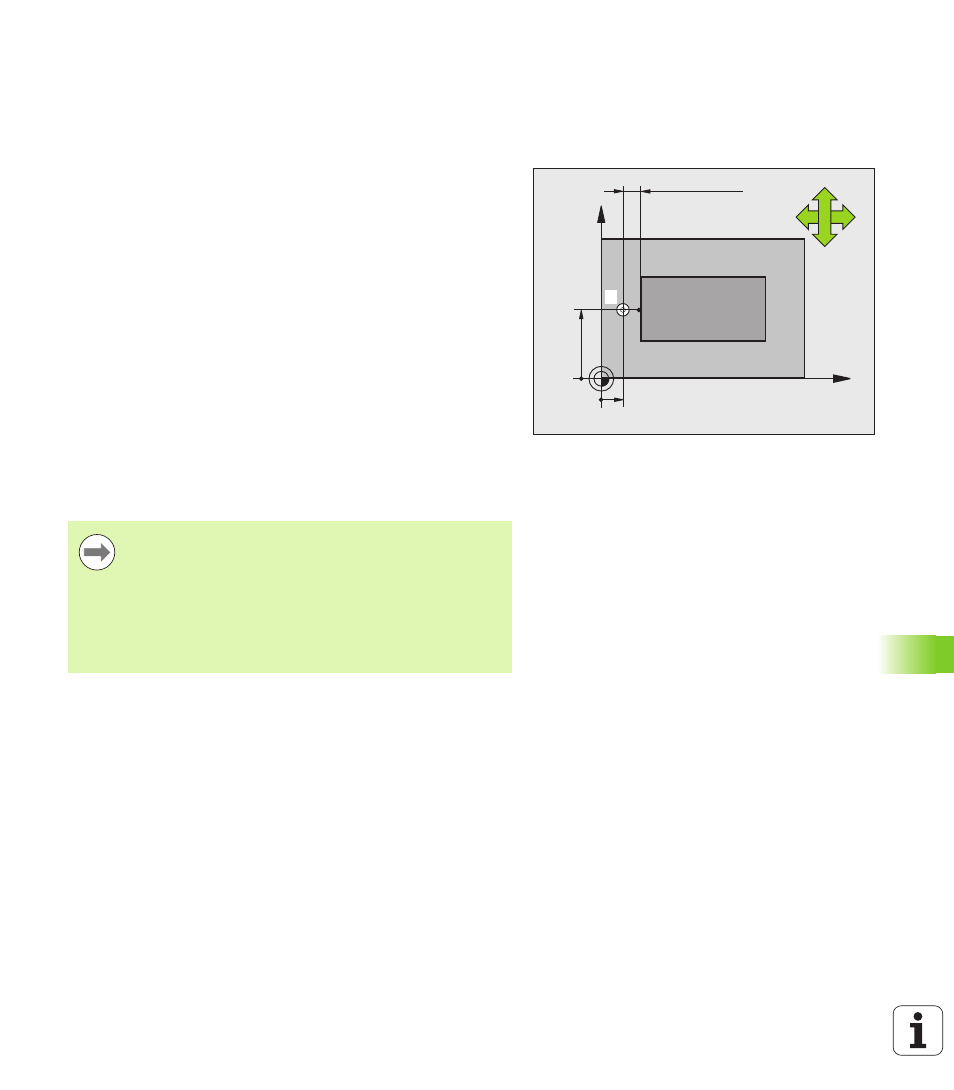

15.13 ORIGINE SU ASSE SINGOLO
(ciclo 419, DIN/ISO: G419)
Esecuzione del ciclo
Il ciclo di tastatura 419 misura una coordinata qualsiasi in un asse
qualsiasi e imposta questa coordinata quale origine. In alternativa il
TNC può inserire questa coordinata in una tabella origini o in una
tabella Preset.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul punto da tastare programmato 1 .
Contemporaneamente il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di tastatura definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva con un'unica tastatura la posizione reale
3 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
360)
Per la programmazione
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
1
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Se si impiega il ciclo 419 più volte in successione per
memorizzare in diversi assi l'origine nella tabella Preset, è
necessario attivare il numero Preset dopo ogni esecuzione
del ciclo in cui è stato precedentemente scritto il ciclo 419
(non necessario se si sovrascrive il Preset attivo).
