HEIDENHAIN iTNC 530 449
16.12
MISURAZIONE
CER
C
HIO
DI
FORI
(ciclo
430,
DIN/ISO:
G430)
16.12 MISURAZIONE CERCHIO DI
FORI (ciclo 430, DIN/ISO: G430)
Esecuzione del ciclo
Il ciclo di tastatura 430 rileva il centro e il diametro di cerchi di fori
mediante misurazione di tre fori. Definendo nel ciclo valori di
tolleranza, il TNC effettua un confronto tra i valori nominali e reali e
memorizza gli scostamenti in parametri di sistema.
1.
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul centro programmato del primo foro 1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro 2
4 Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del secondo foro
5 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del terzo foro 3
6 Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del terzo foro
7 Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:

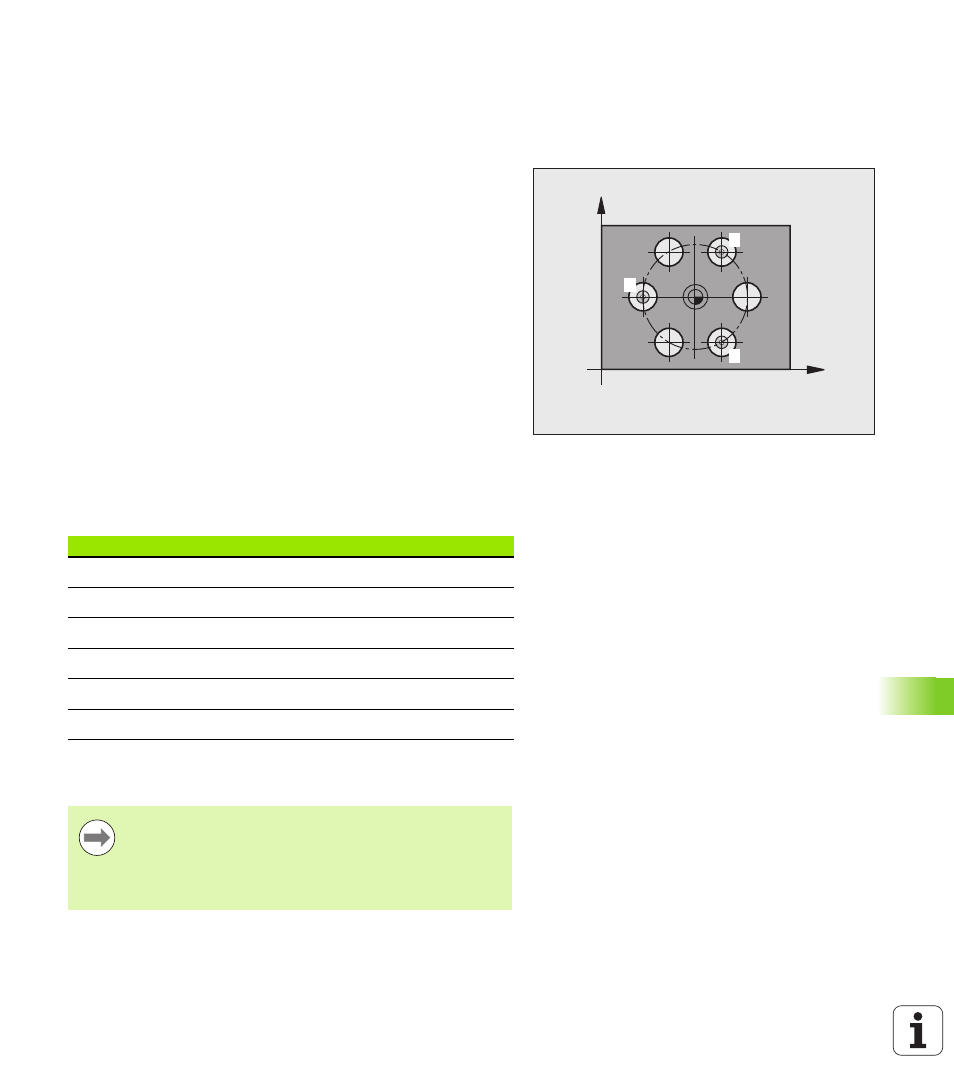

Per la programmazione
X
Y
1
2
3
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro cerchio di fori
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q163 Offset diametro cerchio di fori
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il ciclo 430 comporta soltanto il controllo della rottura, ma
non la correzione automatica dell'utensile.
