HEIDENHAIN iTNC 530 155

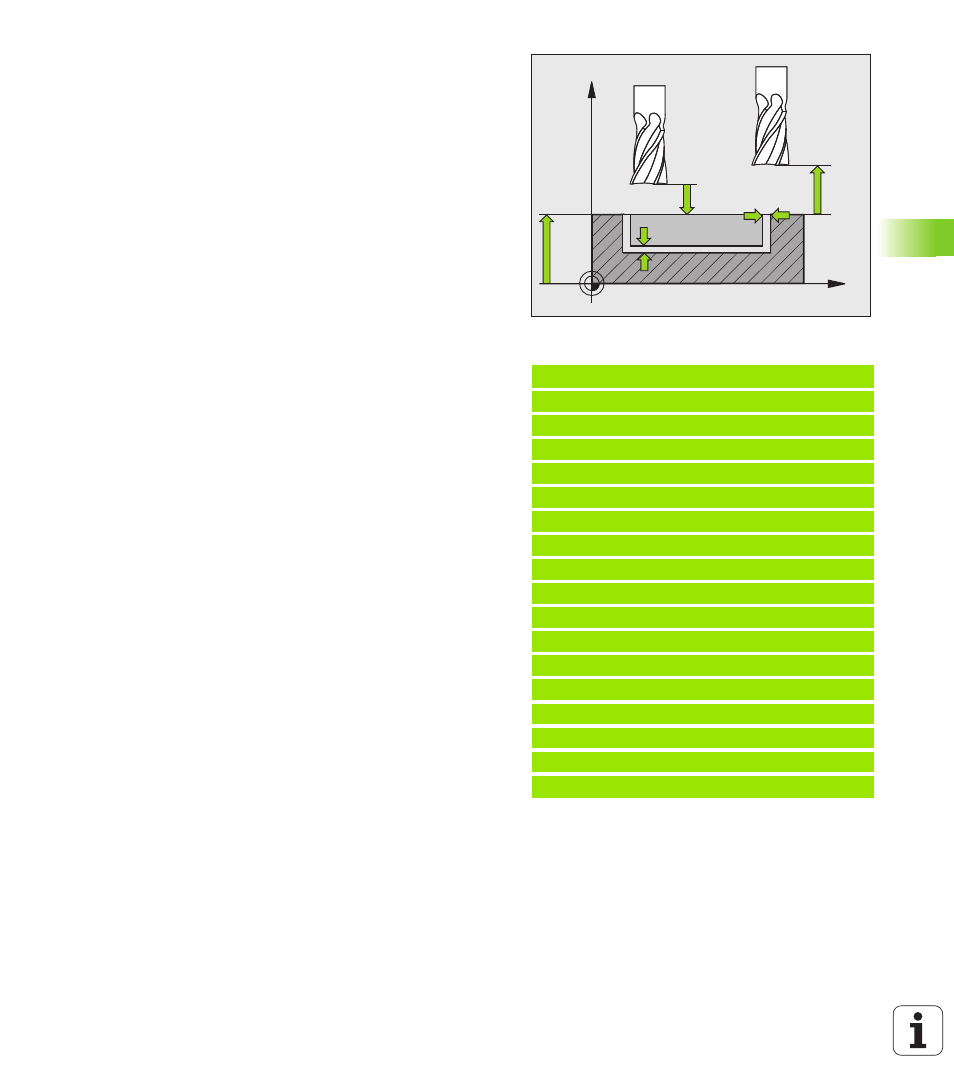

5.3 T
A
SCA CIR
C
OLARE (ciclo 252, DIN/ISO:
G252)
 DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 FATTORE DI SOVRAPPOSIZIONE
Q370: Q370 x raggio
utensile dà l’accostamento laterale k. Campo di
immissione da 0,1 a 1,414, in alternativa PREDEF
 STRATEGIA PENETRAZIONE
Q366: tipo di strategia di
penetrazione:
 0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE
definito nella tabella utensili, il TNC penetra in
modo perpendicolare
 1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore
 In alternativa PREDEF
 AVANZAMENTO FINITURA
Q385: velocità di spostamento
dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999,999,
in alternativa FAUTO, FU, FZ
Esempio: blocchi NC
8 CYCL DEF 252 TASCA CIRCOLARE
Q215=0 ;TIPO DI LAVORAZIONE
Q223=60 ;DIAMETRO CERCHIO
Q368=0.2 ;SOVRAM. LATERALE
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q369=0.1 ;SOVRAM. PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;INCREMENTO FINITURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
Q366=1 ;PENETRAZIONE
Q385=500 ;AVANZAMENTO FINITURA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
