HEIDENHAIN iTNC 530
423
16.4
MISURAZIONE
ANGOL
O
(ciclo
420,
DIN/ISO:
G420)
DIREZ. ATTRAVERS. 1
Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1
:direzione di spostamento negativa
+1
:direzione di spostamento positiva

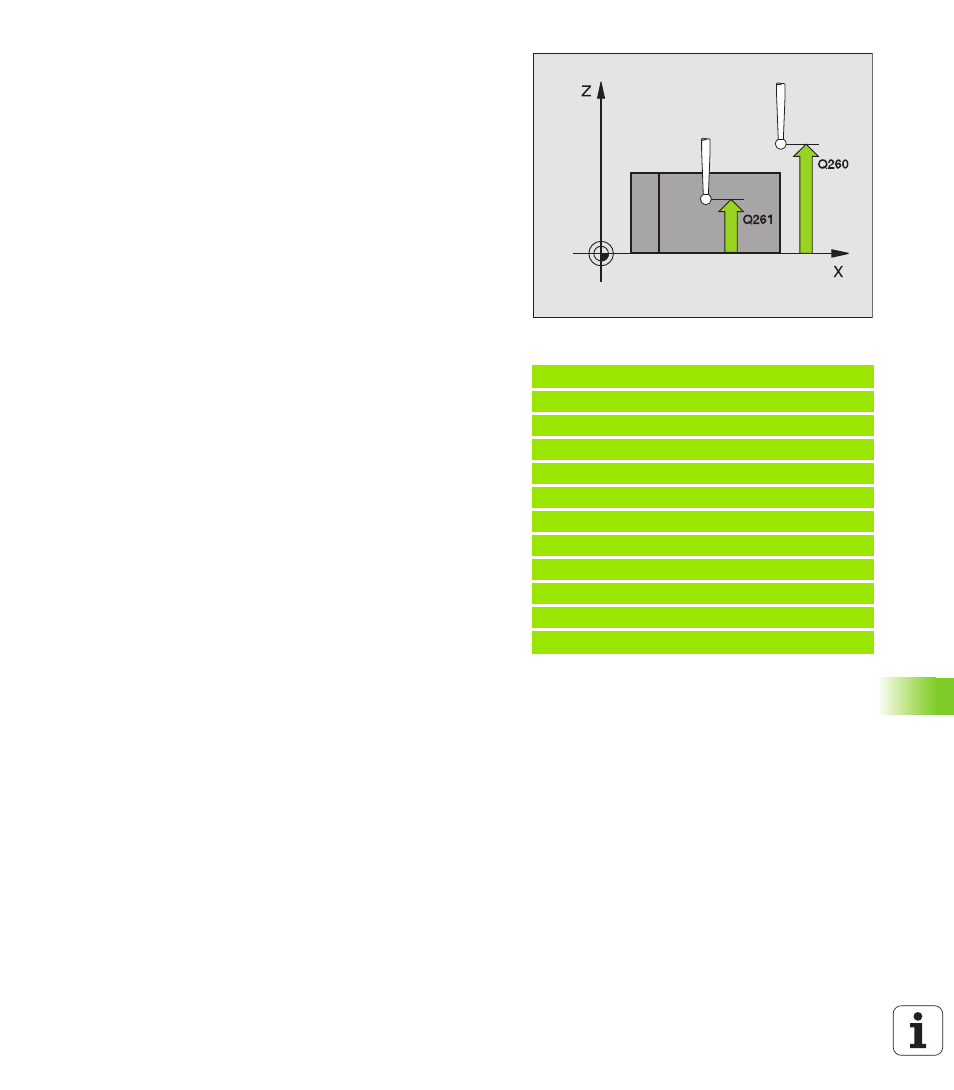

ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
SPOSTARSI A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0
: spostamento tra i punti da misurare all'altezza di
misura
1
: spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
PROTOCOLLO DI MIS.
Q281: definisce se il TNC deve
generare un protocollo di misura:
0
: non generare un protocollo di misura
1
: generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR420.TXT di norma nella
directory nella quale si trova anche il programma di
misura
2
: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con Avvio NC
Esempio: blocchi NC
5 TCH PROBE 420 MIS. ANGOLO
Q263=+10
;1° PUNTO 1° ASSE
Q264=+10
;1º PUNTO 2º ASSE
Q265=+15
;2º PUNTO 1º ASSE
Q266=+95
;2º PUNTO 2º ASSE
Q272=1
;ASSE MISURATO
Q267=-1
;DIREZIONE ATTRAVERS.
Q261=-5
;ALTEZZA MISURATA
Q320=0
;DISTANZA SICUREZZA
Q260=+10
;ALTEZZA DI SICUREZZA
Q301=1
;SPOST. A ALT. SICUR.
Q281=1
;PROTOCOLLO DI MIS.
