HEIDENHAIN iTNC 530 235
8.4
FRESA
T
URA
DI
ISOLA
SU
SUPERFICIE
CILINDRICA
(ciclo
29,
DIN/ISO:
G129,
opzione
sof
tw
ar
e
1)
8.4 FRESATURA DI ISOLA SU
SUPERFICIE CILINDRICA
(ciclo 29, DIN/ISO: G129,
opzione software 1)
Esecuzione del ciclo

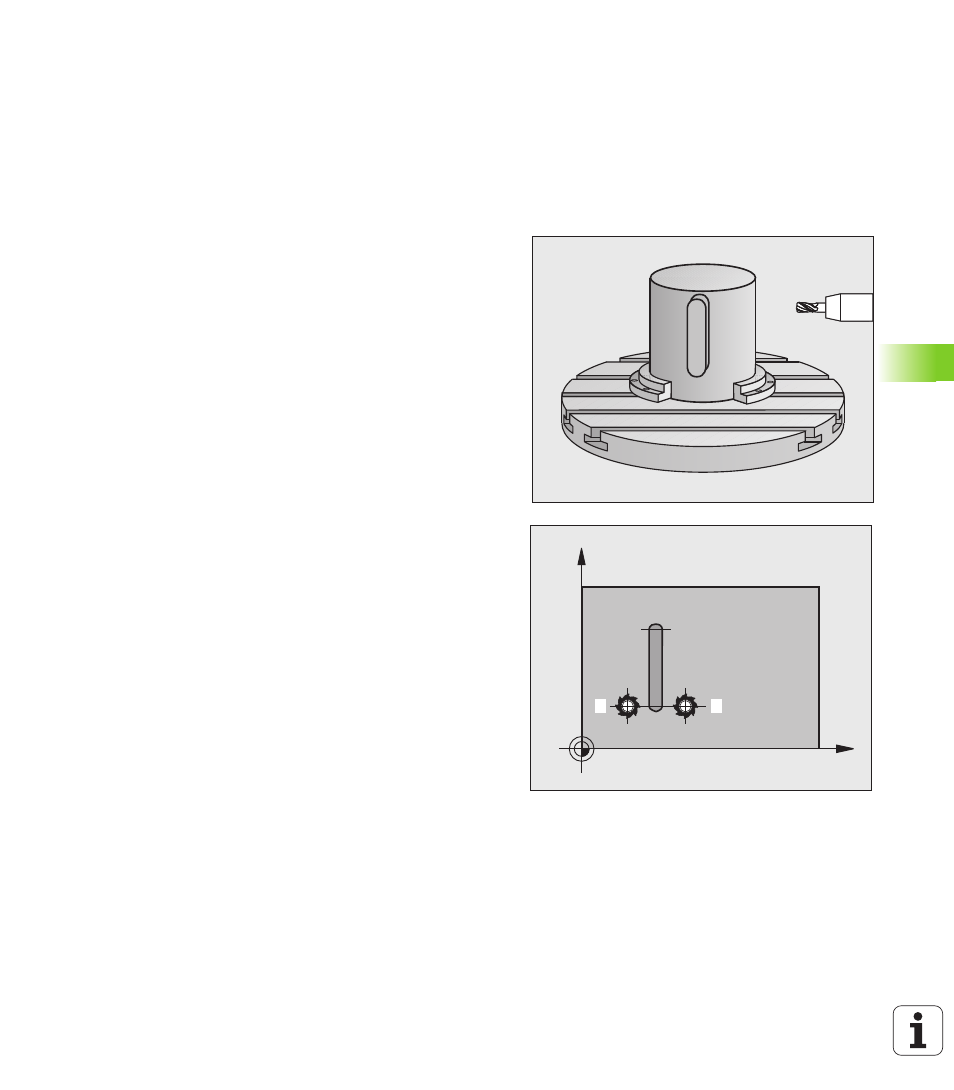

Con questo ciclo, è possibile trasferire un'isola definita nello sviluppo
sulla superficie di un cilindro. In questo ciclo il TNC pone l'utensile in
modo tale che, con correzione del raggio attiva, le pareti siano sempre
parallele tra loro. Programmare la traiettoria centrale dell'isola
indicando la correzione del raggio utensile. Tramite la correzione del
raggio si definisce se il TNC dovrà eseguire l'isola in modo concorde o
in modo discorde.
Sulle estremità dell'isola il TNC inserisce sempre un semicerchio con
raggio pari a metà larghezza dell'isola.
1
Il TNC posiziona l'utensile sopra il punto di partenza della
lavorazione. Il TNC calcola il punto di partenza dalla larghezza
dell'isola e dal diametro dell'utensile. Questo è collocato, spostato
per metà larghezza dell'isola e per il diametro dell'utensile, accanto
al primo punto definito nel sottoprogramma del profilo. La
correzione del raggio determina se la partenza avviene a sinistra ( 1 ,
RL=concorde) o a destra dell'isola ( 2 , RR=discorde)
2 Dopo che il TNC ha eseguito il posizionamento sulla prima
profondità incremento, l'utensile si avvicina alla parete dell'isola in
modo tangenziale su un arco di cerchio con avanzamento di
fresatura Q12. Eventualmente viene considerata la quota di finitura
laterale
3 L'utensile esegue la fresatura alla prima profondità incremento con
avanzamento Q12 lungo la parete dell'isola, fino al completamento
di questa
4 In seguito l'utensile si stacca tangenzialmente dalla parete
dell'isola, ritornando al punto di partenza della lavorazione
5 Questa procedura (da 2 a 4) si ripete fino al raggiungimento della
PROFONDITÀ Q1 programmata
6 Alla fine l'utensile si riporta ad altezza di sicurezza nell'asse
utensile oppure all'ultima posizione programmata prima del ciclo
(in funzione del parametro macchina 7420)
C
Z
1 2
