222 Cicli di lavorazione: profilo tasca, profili sagomati
7.
13
Esempi
di
pr
ogr
ammazione

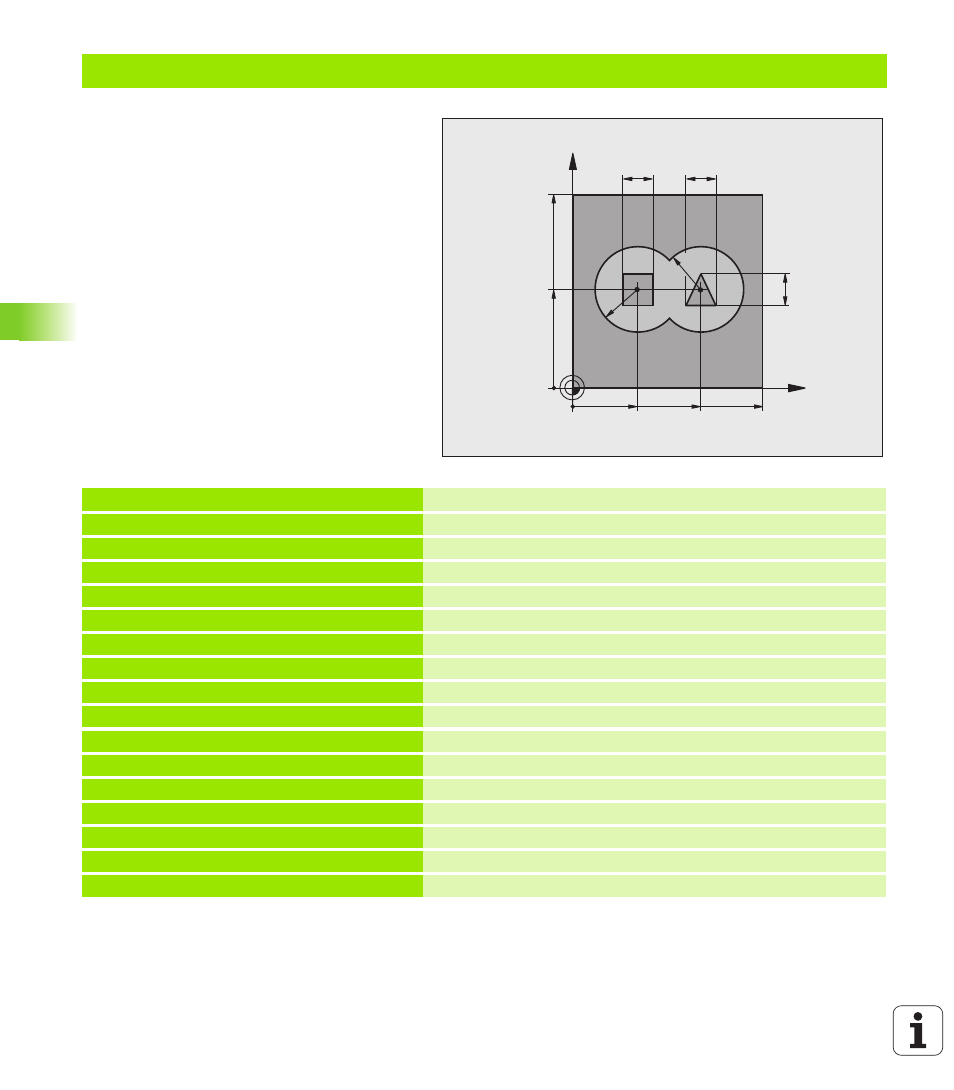

Esempio: preforatura, sgrossatura, finitura di profili sovrapposti
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500 Chiamata utensile punta, diametro 12
4 L Z+250 R0 FMAX
Disimpegno utensile
5 CYCL DEF 14.0 PROFILO
Definizione sottoprogrammi profilo
6 CYCL DEF 14.1 LABEL PROFILO 1/2/3/4
7 CYCL DEF 20 DATI PROFILO
Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0.5 ;SOVRAM. LATERALE
Q4=+0.5 ;SOVRAM. PROFONDITÀ
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0.1 ;RAGGIO DELLO SMUSSO
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
35
50
100
100
16
16
R25
65
16
R25
